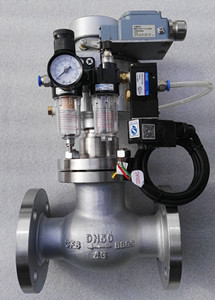

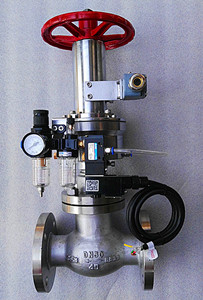

液氨不锈钢手动带气动紧急切断阀 防爆液氨气动紧急切断阀
产品名称：液氨不锈钢手动带气动紧急切断阀
产品型号：SDQD421F-16/25/40P
产品规格：DN15-DN300
压力等级：1.6Mpa-2.5Mpa-4.0Mpa
适用介质：液氨、氨气、天然气、液化气
使用温度：-40~+80℃
阀体材质：不锈钢304、316、304L、316L、铸钢
手动带气动紧急切断阀是一种安全保护阀，安装在液氨、氨气、液化石油气（燃气），液体与气体管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75℃时易熔合金熔化，而气缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。广泛应用于化工危险品管道、供气管网系统、燃气热能工厂车间、燃气锅炉房及住宅居所的安全设施。
不锈钢手动带气动紧急切断阀结合了截止阀，止回阀,电磁阀和气动阀门的优点，具有极佳的技术性能，低负荷损失和高可靠性，用于发生紧急情况时通过泄露报警仪输出信号给电磁阀，电磁阀通电关闭气源，阀门自动关闭，也能远距离迅速操控管道或储罐上阀门的开启、关闭，保证人身和财产安全。
手动带气动紧急切断阀属于自动化系统中执行机构的一种阀门，由弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。手动带气动紧急切断阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的气体。
气缸工作压力：≤2.0Mpa
气缸使用介质：氮气、无水空气
气缸开启压力：≥0.5-0.7Mpa
气缸使用温度：≤75℃
（易熔合金）熔化温度：75±5℃
切断时间：阀门口径小于等于DN65关闭时间≤5秒
阀门口径大于DN65关闭时间≤10秒
气缸、活塞：球墨铸铁
弹簧材质：50CrVA（弹簧钢）
密封圈，O型圈：聚四氟乙烯，丁晴橡胶
开启类型：常开式，常闭式
紧急切断阀气源入口安装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。
1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。发生紧急情
况时燃气泄漏报警器报警输出信号给电磁阀,电磁阀通电排气,阀门自动关闭.
2、手动控制电磁阀（按下红色卡子）排气,阀门自动关闭.
3、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
4、电气防护等级：CEI IP65/IP67
5、防爆等级：Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作电压及电功率：交流 AC24V或220V，50Hz/14V；直流 AC12V/8.5W，AC24V/8.5W
|

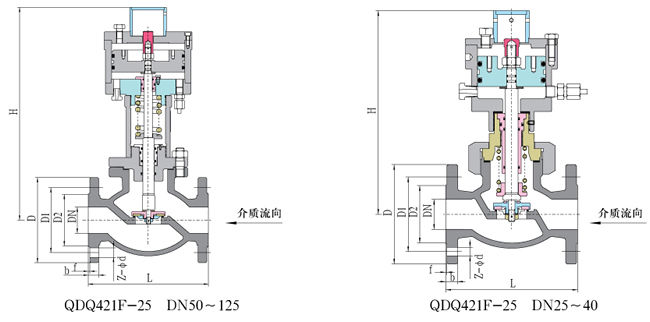

DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
F
|
Z-Φd
|
|
15
|
130
|
215
|
95
|
65
|
45
|
16
|
2
|
4-Φ14
|
|
20
|
150
|
255
|
105
|
75
|
55
|
16
|
2
|
4-Φ14
|
|
25
|
160
|
285
|
115
|
85
|
65
|
16
|
2
|
4-Φ14
|
|
32
|
180
|
300
|
135
|
100
|
78
|
18
|
2
|
4-Φ18
|
|
40
|
200
|
320
|
145
|
110
|
85
|
18
|
2
|
4-Φ18
|
|
50
|
230
|
380
|
160
|
125
|
100
|
20
|
3
|
4-Φ18
|
|
65
|
290
|
420
|
180
|
145
|
120
|
22
|
3
|
8-Φ18
|
|
80
|
310
|
450
|
195
|
160
|
135
|
22
|
3
|
8-Φ18
|
|
100
|
350
|
520
|
230
|
190
|
160
|
24
|
3
|
8-Φ23
|
|
125
|
400
|
558
|
270
|
220
|
188
|
28
|
3
|
8-Φ25
|
|
150
|
480
|
750
|
300
|
250
|
218
|
30
|
3
|
8-Φ25
|
|
200
|
600
|
950
|
360
|
310
|
278
|
34
|
3
|
12-Φ25
|
|
250
|
650
|
1050
|
425
|
370
|
332
|
36
|
3
|
12-Φ30
|
|
300
|
750
|
1120
|
485
|
430
|
390
|
40
|
3
|
16-Φ30
|
|
液氨手动带气动紧急切断阀保管、安装及使用注意事项:
|
1、保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，
消除污垢，并在加工面上涂防锈油，防止锈蚀。
2、阀门可安装在水平或垂直的管道上使用，安装前去掉防尘盖，将阀门内部清理干净，以免污物带进
阀体内部，损坏密封圈。
3、紧急切断阀采用止回阀原理，只能单向截断，阀门工作介质的流动方向是高进低出，安装时必须注
意阀门标志，将要保护的一端作为阀门入口。
4、阀门每天开放12-14小时后，在系统不工作时应及时将阀瓣关闭，避免弹簧长期压缩，降低阀门长
期使用的可靠性。
5、订购产品时须注明法兰密封面形式，压力等级及连接标准。
