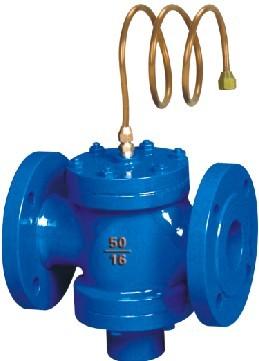

ZYC自力式压差控制阀

	一、自力式压差控制阀 产品概述




					本公司生产的ZYC型自力式压差控制阀,不需外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,有助于稳定系统运行。自力式压差控制阀特别适用于分户计量或自动控制系统中。
该阀为双阀瓣结构,阀杆不平衡力小,结构紧凑,用于供热(空调)水系统中,恒定被控系统的压差,并有以下的特点:
1、恒定被控系统压差;
2、支持被控系统内部自主调节;排除外网压差波动对被控系统的影响;
3、采用先进技术膜片,理论误差为零,且可承受0.8MPa的压差;
4、采用先进的无级调压结构,控制压差可调比可达25:1;



                    一、自力式压差控制阀 产品概述
|

					本公司生产的ZYC型自力式压差控制阀,不需外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,有助于稳定系统运行。自力式压差控制阀特别适用于分户计量或自动控制系统中。  |


				 |

|

					ZYC自力式压差控制阀

			 |
		|
|

					5、当被控系统内部无自主调节时,该阀即具备了自力式流量控制阀的功能,设定流量的方法:  |
		|
二、自力式压差控制阀 主要技术参数
| 阀体形式 | 直通铸造阀 |
|---|---|
| 公称通径 | DN15~350mm |
| 公称压力 | PN1.0、1.6 MPa |
| 法兰标准 | ANSI、JIS、DIN、GB、JB (特殊可按用户提供) |
| 连接形式 | 法兰(FF RF RTJ)、螺纹(适用于1″以内) |
| 介质温度 | 0~150℃ |
| 工作压差范围 | 0.02~0.3MPa |
| 控制压差设定值 | 0.02MPa |
| 控制压差可调范围 | 0.02~0.3MPa |
| 导压管长度 | 1.6m |
| 导压管连接端尺寸 | 1/2"管螺纹 |
| 阀体材质 | 铸铁、球墨铸铁、铸钢 |
三、自力式压差控制阀 主要外形图

				 |

|

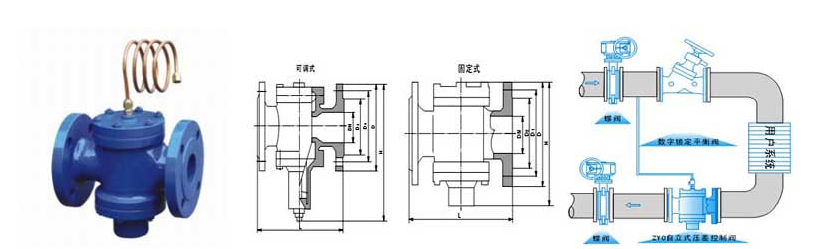

					ZYC自力式压差控制阀 外形连接尺寸图
			 |

四、自力式压差控制阀 主要连接尺寸
| 公称通径(DN) | L(mm) | H(mm) | H1(mm) | Kvs(m3/h) |
|---|---|---|---|---|
| 15 | 100 | 130 | 58 | 0.05~3.8 |
| 20 | 110 | 145 | 63 | 0.07~5.4 |
| 25 | 115 | 160 | 74 | 0.1~8.6 |
| 32 | 130 | 174 | 99 | 0.3~13.5 |
| 40 | 200 | 220 | 133 | 0.5~25.5 |
| 50 | 215 | 240 | 140 | 0.7~39.6 |
| 65 | 230 | 300 | 189 | 1.2~58 |
| 80 | 275 | 310 | 176 | 1.8~80 |
| 100 | 290 | 375 | 224 | 3.0~125 |
| 125 | 310 | 455 | 290 | 5.0~215 |
| 150 | 350 | 545 | 347 | 8.0~285 |
| 200 | 425 | 625 | 399 | 10~608 |
| 250 | 480 | 720 | 431 | 20~910 |
| 300 | 650 | 775 | 459 | 25~1395 |
| 350 | 700 | 960 | 595 | 30~1745 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
