V230D13指挥器压力调节阀
一、V230D13带指挥器自力式压力调节阀 产品概述
上海霜恒专业生产的V230D13指挥器操作型自力式压力调节阀(阀前压力控制),由控制阀、指挥器和执行器组成。适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的阀后压力控制,当阀前压力升高时,控制阀开启。
产品特点如下:
1、 具有压力平衡功能,灵敏度高
2、 低噪音,性能可靠,免于维护
3、 采用标准模块化设计
4、&
一、V230D13带指挥器自力式压力调节阀 产品概述
上海霜恒专业生产的V230D13指挥器操作型自力式压力调节阀(阀前压力控制),由控制阀、指挥器和执行器组成。适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的阀后压力控制,当阀前压力升高时,控制阀开启。 产品特点如下: 1、 具有压力平衡功能,灵敏度高 2、 低噪音,性能可靠,免于维护 3、 采用标准模块化设计 4、 控制精度高 |

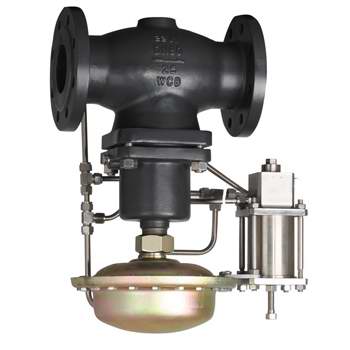

二、V230D13带指挥器自力式压力调节阀 产品型号和图片
![]() |
V230D13带指挥器自力式压力调节阀
|
三、V230D13带指挥器自力式压力调节阀 主要参数
阀体
公称通径:DN15、20、25、32、40、50、65、80、100、125、150、200、250mm
公称压力:PN1.6、4.0MPa
法兰标准:ANSI、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
阀芯材料:硬密封--不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti);软密封--不锈钢镶嵌橡胶圈
压力平衡:不锈钢波纹管(DN15~125)、平衡膜片(DN150~250)
执行器
有效面积(cm2) | 250 |
压力设定范围(MPa) | 0.01~0.12;0.08~0.25;0.2~0.5;0.45~0.1;0.6~2.0 |
保证压力阀正常工作的最小压差△Pmin(MPa) | DN15~125为0.08; DN150~250为0.1 |
允许上下膜室之间最大压差(MPa) | 0.4 |
材 料 | 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维 |
控制管线、接头 | 铜管或钢管10×1; 卡套式接头:R1/4〞 |
四、V230D13带指挥器自力式压力调节阀 订货须知
订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
