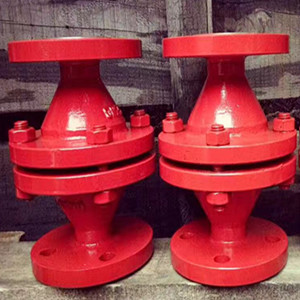

![管道阻火器](/products_image/201757205254690.jpg)
管道阻火器
主要用途:
阻火器是用来阻止易燃气体、液体的火焰蔓延回火而引起爆炸的安全装置。通常使用在输送或排放易燃易燃气体的储罐或管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。
性能及特点:
阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。
适用范围:
阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。
技术参数:
NO |
1 |
2 |
3 |
4 |
5 |
6 |
构件 |
壳体 |
阻火芯件 |
密封件 |
工作温度(℃) |
操作压力 |
连接方式 |
材质 |
碳钢 CS 不锈钢 304 不锈钢 316L 铝合金 Aluminums |
不锈钢防爆阻火波纹板 SUS304(SUS316)corrugated plate with flame arrestig and anti-explosion |
金属缠绕垫 Metal enlace 聚四氟乙烯 PTFE |
≤480℃ |
0.6~500MPa |
法兰连接 |
阻火层材质:304不锈钢。
防爆级别:BS 5501;IIA、IIB、IIC。
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)
制造、检测标准:按(石油储罐阻火器)GB13347-92、(石油储罐阻火器阻火性能和试验方法)GB5908-86等标准进行制造和验收:或用户指定标准。
尺寸表:
DN |
20 |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
L |
195 |
195 |
245 |
245 |
280 |
335 |
460 |
520 |
H |
200 |
200 |
240 |
240 |
250 |
260 |
360 |
420 |
1、 为了确保阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致。
2、 阻火器上的流向标记必须与介质流向一致。
3、 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、 被堵塞的阻火器阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。
5、 清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。
6、 重新安装阻火器时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。
