气动两段装车阀,气动三段装车阀
气动三段式球阀是由三段式气缸和球阀组成,实现了对球阀的位置可控性,三段式气缸需要一套电磁阀来控制回路,完成对阀
门的控制。法兰球阀是一种转角90°的旋转类球阀,具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、
安装方便、适应性强等优点。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。广泛应用于石油、化工、教学
设备、轻工、高压设备、制药、造纸等工业自动
控制系统中,作远距离集中控制或就地控制。
气动三段式球阀 性能参数
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
||||||||||||||
泄漏量 |
软密封:零泄漏;硬密封:≤额定流量的10-5 |
||||||||||||||
阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
|||||||||||||
阀芯形式 |
"O"型球形阀芯 |
||||||||||||||
密封填料 |
聚四氟乙烯(PTFE)、金属石墨缠绕垫片 |
||||||||||||||
连接形式 |
法兰、焊接、螺纹 |
||||||||||||||
流量特性 |
快开特性 |
||||||||||||||
可调范围 |
DN15-65 |
DN80-300 |
|||||||||||||
250:1 |
350:1 |
||||||||||||||
适用温度 |
密封面 |
||||||||||||||
PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ |
|||||||||||||||
配置执行机构 |
可配GT、AT、AR、AW系列单双作用气动执行器 |
||||||||||||||
控制方式 |
开关两位控制、4-20mA模拟量控制 |
气动三段式球阀 零部件参数
零件名称
材料名称
阀体
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
密封圈
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质
水、气体、蒸汽、油品等
硝酸等腐蚀性介质
醋酸等腐蚀介质
尿素等腐蚀性介质

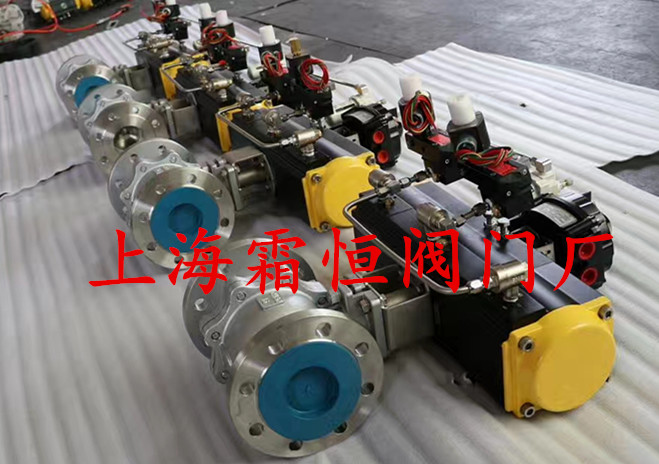

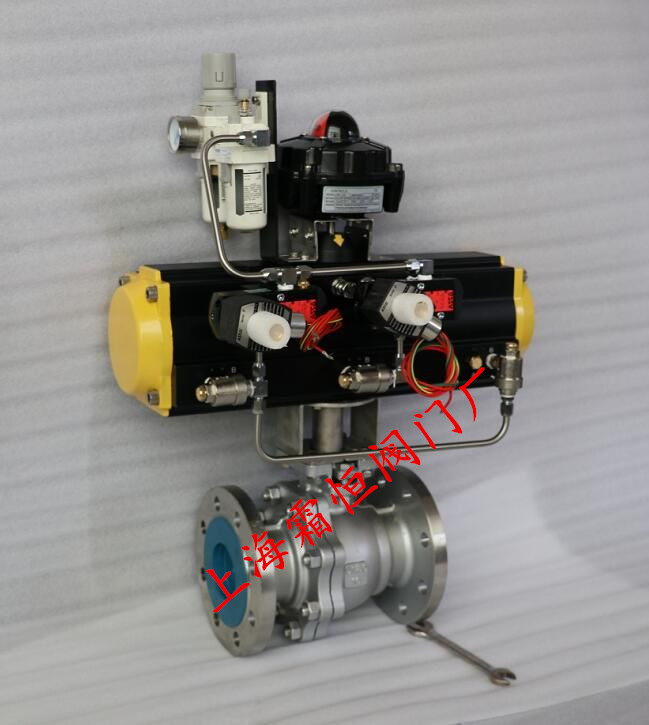

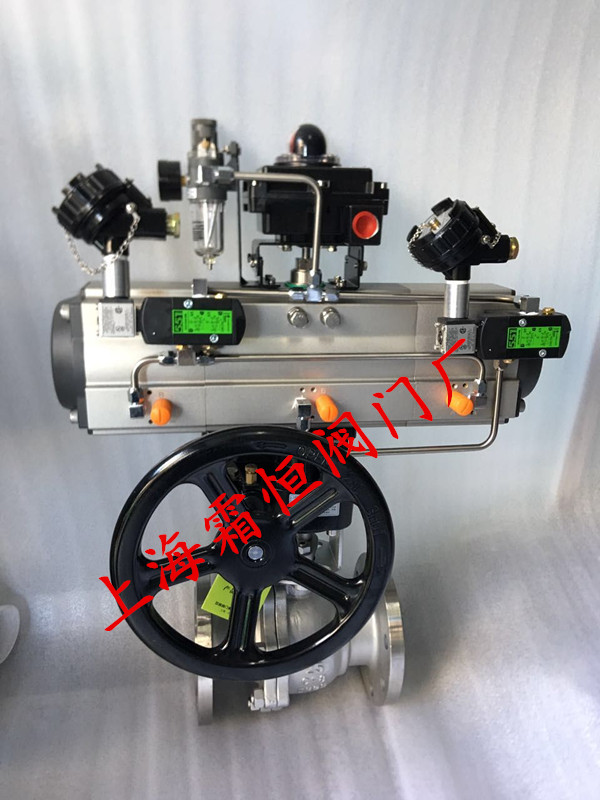

气动三段式球阀
气动三段式球阀 执行器参数
三段式气缸有二种型号0-45-90和0-90-180,在气口进气后活塞想两端运动倍两端设计有辅助活塞产生机械限制
来实现中间位置的,可直接利用外面两端调节螺栓很容易调节中间位置角度,如20°、30°、50°、75°和95°、
120°、130°、150°、175°等。
![](/products_image/image/20171224/20171224114526402640.jpg)

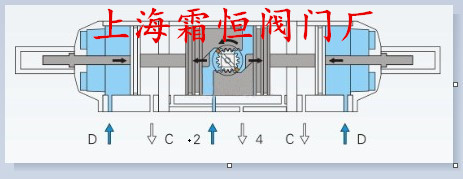

位置1(中间位置)
气源压力同时进入2口和D口,空气从4口和C口排出,2口作为内部活塞移动,D口是通过辅助活塞推杆限制内部
活塞定位在预定的中间位置。

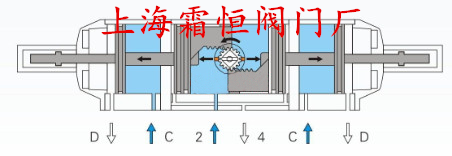

位置2(全开位置)
气源压力同时进入2口和C口,空气从4口和D口排出,2口的内部活塞继续移动,C口味解除辅助活塞推杆限制定位
,使内部活塞顺利达到全开位置。

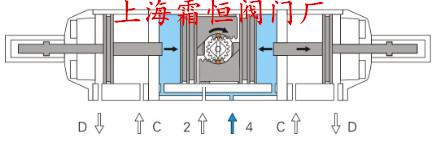

位置3(全关位置)
气源压力进入4口,空气从2口排出,内部活塞向中间方向移动到达全关位置。可提供0-45-90弹簧回位型号规格,
在断气断电时或气源故障,通过弹簧迫使内部活塞回位到全关位置。
