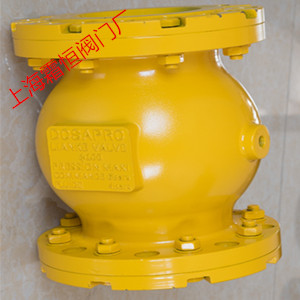

![GJ841X-I-6L气动管夹阀](/products_image/2018610221226777.jpg)
GJ841X-I-6L气动管夹阀
GJ841X-I-6L气动管夹阀
一、主要结构型式:
本阀门由阀体、橡胶管套、阀盖等零件组成。

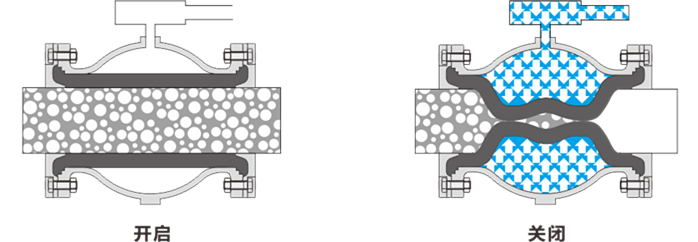

二、工作原理
控制介质未输入时,橡胶管套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态。因为管套内有一定
角度排列的境强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因为流体压力而变化,当控制介质
进入管套与阀体之间的空腔时,橡胶管套在介质压力下变形截流。
三、安装与维护
1、本阀门在管道上任意安装,没有介质流向限制。
2、本阀门维护成本低,只需根据实际使用情况更换橡胶管套。
GJ841X-I-6L气动管夹阀
一、主要结构型式:
本阀门由阀体、橡胶管套、阀盖等零件组成。
二、工作原理
控制介质未输入时,橡胶管套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态。因为管套内有一定
角度排列的境强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因为流体压力而变化,当控制介质
进入管套与阀体之间的空腔时,橡胶管套在介质压力下变形截流。
三、安装与维护
1、本阀门在管道上任意安装,没有介质流向限制。
2、本阀门维护成本低,只需根据实际使用情况更换橡胶管套。
四、气动夹管阀特点
管阀同径:结构新颖简单,橡胶套内径与管道相同,局部阻力损失小。
无泄漏:无密封点,控制介质空间和阀门通道完全隔离,不会发生内外泄漏现象。
含杂关闭:依靠橡胶套变形实现启闭,即使流体含固体颗粒或纤维杂质也不会阻塞,均可完全迅速地将其包裹关闭。
适用面广:结构简单,仅三个部件,可代替体积大、结构复杂的阀门,尤其适用于有防爆要求的场合。
高效长寿:独特的含增强帘布的橡胶管套,能够经受高频率的启闭作业,耐酸、碱和化学介质,具有很长的使用寿命。
安装简单:阀门安装无方向性,使用管道无需清洗,一旦橡胶套损坏,更换简单迅速。
控制方便:根据需要可实现就地或远距离自动化操作控制。
管阀同径:结构新颖简单,橡胶套内径与管道相同,局部阻力损失小。
无泄漏:无密封点,控制介质空间和阀门通道完全隔离,不会发生内外泄漏现象。
含杂关闭:依靠橡胶套变形实现启闭,即使流体含固体颗粒或纤维杂质也不会阻塞,均可完全迅速地将其包裹关闭。
适用面广:结构简单,仅三个部件,可代替体积大、结构复杂的阀门,尤其适用于有防爆要求的场合。
高效长寿:独特的含增强帘布的橡胶管套,能够经受高频率的启闭作业,耐酸、碱和化学介质,具有很长的使用寿命。
安装简单:阀门安装无方向性,使用管道无需清洗,一旦橡胶套损坏,更换简单迅速。
控制方便:根据需要可实现就地或远距离自动化操作控制。
![气动管夹阀](http://www.liankev.com/uploadfile/201506/12/1132333669.jpg)
气动管夹阀外形尺寸
![气动管夹阀](http://www.liankev.com/uploadfile/201506/23/1110544397.jpg)
