电动保温球阀
一、电动保温球阀 产品概述
霜恒牌电动保温球阀是采用电动角行程执行机构与夹套保温球阀组成,电动保温球阀具有良好的保温保冷特性,且气动保温球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。采用一体化结构,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。夹套保温电动球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于电动保温球阀采用整体式结构,因而夹套保温电动球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。
一、电动保温球阀 产品概述
霜恒牌电动保温球阀是采用电动角行程执行机构与夹套保温球阀组成,电动保温球阀具有良好的保温保冷特性,且气动保温球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。采用一体化结构,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。夹套保温电动球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于电动保温球阀采用整体式结构,因而夹套保温电动球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。 |
![]() |

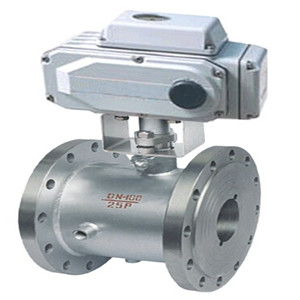

BQ941电动保温球阀
|
二、电动保温球阀 主要技术参数
1、阀体
阀体形式 | 两段式铸造阀体(外焊接夹套保温) |
---|---|
公称通径 | DN20~DN200 |
公称压力 | PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K |
法兰标准 | GB、JB、HG、JIS、ANSI、DIN |
连接形式 | 法兰式 |
压盖型式 | 螺栓压紧式 |
适用温度 | -40~+450℃ |
密封填料 | 柔性石墨填料等 |
阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M) |
2、阀内件
阀芯形式 | "O"型球型阀芯 |
---|---|
流量特性 | 近似快开特性 |
阀芯材料 | 不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理 |
3、执行器
执行器型号 | CHR、3810R、DZW、HQ、PSQ电动执行机构 |
---|---|
主要技术参数 | 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄 | |
环境温度:-25~+70℃、环境湿度:≤95% |
三、电动保温球阀 主要性能指标
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
动作范围 | 0~90° | |||||||||||||
泄露量Q | 按GB/T4213-92,小于额定KV0.01% | |||||||||||||
基本误差 | ±1% | |||||||||||||
回差 | ±1% | |||||||||||||
死区 | ≤1%(可调) | |||||||||||||
可调范围 | 250:1 | 350:1 |
四、电动保温球阀 主要技术规范
设计标准 | ASME B 16.34 GB/T12224 |
---|---|
结构长度 | ASME B 16.10 GB/T12221 |
连接法兰 | ASME B 16.5、JB/T 79 |
试验和检验 | JB/T9092 API 598 |
适用介质 | 重油、胶类等易凝固介质 |
五、电动保温球阀 主要性能规范
试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||||
---|---|---|---|---|---|---|---|---|---|---|
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
气密试验 | 0.4~0.7MPa |
