电动调节蝶阀
一、电动调节蝶阀 产品概述
霜恒牌ZAJD电动调节蝶阀电动调节蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。根据动作模式分类有:开关型和调节型。开关型是直接接通电源(AC220V或其他电源等级的电源)通过开关正、反导向来完成开关动作。调节型是以AC220V电源作为动力,接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。执行器采用一体化结构,内置控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。电动调节蝶阀具有功能强,体积小,轻便宜人,性能可靠,配套简单元,流通能力大,对常温、干净介质,可选用阀板加软密封(
一、电动调节蝶阀 产品概述
霜恒牌ZAJD电动调节蝶阀电动调节蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接,经过安装调试后共同组成。根据动作模式分类有:开关型和调节型。开关型是直接接通电源(AC220V或其他电源等级的电源)通过开关正、反导向来完成开关动作。调节型是以AC220V电源作为动力,接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。执行器采用一体化结构,内置控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。电动调节蝶阀具有功能强,体积小,轻便宜人,性能可靠,配套简单元,流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封阀体。电动调节蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。 |
|
|

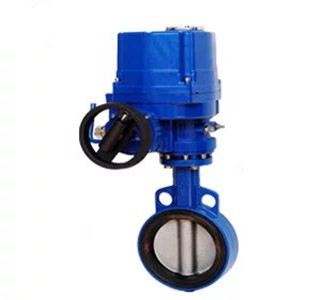

对夹式
|
|
二、电动调节蝶阀 产品特点
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。 |
三、电动调节蝶阀 主要技术参数
1、阀体
阀体形式 | 直通铸造阀 |
---|---|
公称通径 | DN50~1200mm |
公称压力 | PN1.0、1.6、2.5MPa |
法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
连接形式 | 法兰式、对夹式 |
阀盖形式 | 一体式 |
压盖型式 | 压板压紧式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、WCB+F46 |
2、阀内件
阀芯形式 | "蝶"型垂直板式 |
---|---|
流量特性 | 近似等百分比 |
阀芯材料 | 铸钢、不锈钢(CF8、CF8M、CF3、CF3M) |
3、执行器
执行器型号 | CHR、3810R、DZW、HQ、PSQ电动执行机构 |
---|---|
主要技术参数 | 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄 | |
环境温度:-25~+70℃、环境湿度:≤95% |
四、电动调节蝶阀 主要性能指标
公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数KV | 110 | 180 | 232 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 5038 | 6900 | 8500 | 12200 |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
动作范围 | 0~90° | |||||||||||||
泄露量Q | 按GB/T4213-92,为Kv值的10-4 | |||||||||||||
基本误差 | ±2.5% | |||||||||||||
回差 | ±2.5% | |||||||||||||
死区 | 1% | |||||||||||||
可调范围 | 50:1 |
五、电动调节蝶阀主要技术规范
公称通经DN(mm) | 50~2000 | |||
---|---|---|---|---|
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
适用温度 | 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃ | |||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | |||
泄漏率 | 符合GB/T13927-92标准 | |||
驱动方式 | 蜗轮传动、电动、气动、液动 |
六、电动调节蝶阀 主要零部件材料
零件名称 | 材料 |
---|---|
阀体 | WCB、合金钢、不锈钢、QT450-10 |
蝶板 | WCB、合金钢、不锈钢、QT450-10 |
阀轴 | 2Cr13不锈钢、合金钢 |
密封圈 | 不锈钢圈 |
填料 | 柔性石墨 |
七、电动调节蝶阀 执行标准
制造标准 | JB/T 8527-97 |
---|---|
法兰标准 | GB9113-2000 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
八、电动调节蝶阀 主要外形图
![]() |
![]() |
|

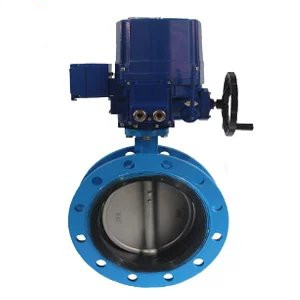

电动调节蝶阀 法兰连接(配CH执行器)
|
电动调节蝶阀 对夹连接(配CH执行器)
|
|
九、电动调节蝶阀 主要外形尺寸
公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 | 292 | 318 | 330 | 410 |
L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 |
H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 | 550 | 640 | 710 | 770 |
H1 | 根据所配执行机构而定 | |||||||||||||||||
A | 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 | |||||||||||||||||
PN1.0MPa法兰尺寸 | ||||||||||||||||||
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 | 505 | 565 | 615 | 670 | 780 | 895 | 1015 | 1115 | 1230 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 565 | 620 | 725 | 840 | 950 | 1050 | 1160 |
n-Φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 8-22 | 12-22 | 12-22 | 16-22 | 12-26 | 20-26 | 20-26 | 20-30 | 24-30 | 24-33 | 28-33 | 28-36 |
PN1.6MPa法兰尺寸 | ||||||||||||||||||
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
n-Φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 |
PN2.5MPa法兰尺寸 | ||||||||||||||||||
D | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 | 620 | 670 | 730 | 845 | 960 | 1085 | 1185 | 1320 |
D1 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | 490 | 550 | 600 | 660 | 770 | 875 | 990 | 1090 | 1210 |
n-Φd | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | 16-33 | 16-36 | 20-36 | 20-36 | 20-39 | 24-42 | 24-48 | 28-48 | 28-55 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
