电动开关蝶阀
一、电动开关蝶阀 产品概述
霜恒牌电动开关蝶阀由CHR角行程电动执行机构和直通铸造蝶阀阀体组成，电动执行器具有功能强，体积小，轻便宜人，性能可靠，配套简单。电动开关蝶阀阀体流通能力大，对常温、干净介质，可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露)，高温高压工况可选用三偏心硬密封结构，采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。因此电动开关蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空
一、电动开关蝶阀 产品概述
|
霜恒牌电动开关蝶阀由CHR角行程电动执行机构和直通铸造蝶阀阀体组成，电动执行器具有功能强，体积小，轻便宜人，性能可靠，配套简单。电动开关蝶阀阀体流通能力大，对常温、干净介质，可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露)，高温高压工况可选用三偏心硬密封结构，采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。因此电动开关蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是截断流体的最佳装置。 |
|
|
|

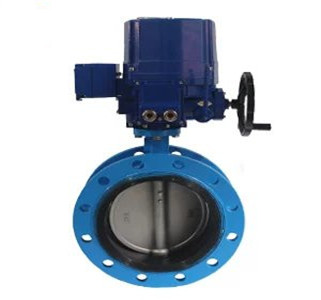

电动开关蝶阀
|

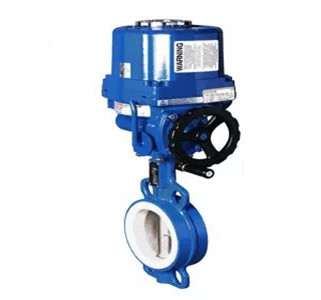

电动切断蝶阀
|
二、电动开关蝶阀 主要技术参数
1、阀体
| 阀体形式 | 直通铸造阀 |
|---|---|
| 公称通径 | DN50～1200mm |
| 公称压力 | PN1.0、1.6、2.5MPa |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰式、对夹式 |
| 阀盖形式 | 一体式 |
| 压盖型式 | 压板压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
2、阀内件
| 阀芯形式 | "蝶"型垂直板式 |
|---|---|
| 流量特性 | 近似等百分比 |
| 阀芯材料 | 铸钢、不锈钢(CF8、CF8M、CF3、CF3M) |
3、执行器
| 执行器型号 | CHR、3810R、DZW、HQ、PSQ电动执行机构 |
|---|---|
| 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、电动开关蝶阀 执行器参数及特点
| 电源电压 | AC220/380V，50/60Hz |
|---|---|
| 输出力矩 | 50N·M～2000N·M |
| 动作范围 | 0～90° 0～360° |
| 动作时间 | 15秒/30秒/60秒 |
| 保护装置 | 过热保护 |
| 环境温度 | -30°～60° |
| 手动操作 | 同附带手柄操作 |
| 限位 | 电气、机械二重限位 |
| 防护等级 | 相当于IP-65 |
| 防爆等级 | ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置测量 | 可选装开关或电位计 |
| 驱动电机 | 8W/E |
| 进线接口 | PE1/2〞进线线锁 |
|
执行器特点： |
|
四、电动开关蝶阀 主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 |
| 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 密封圈 | 各种橡胶、聚四氟、不锈钢 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | O型圈、柔性石墨 |
五、电动开关蝶阀 主要性能规范
| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | ||||
| 适用温度 | 碳钢：-29℃～600℃ 不锈钢：-40℃～600℃ | ||||
六、电动开关蝶阀 主要外形图
|
|
|

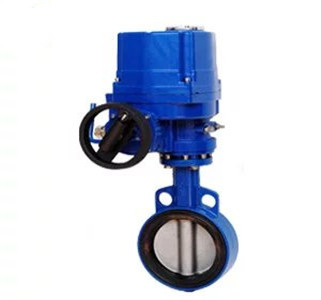

电动开关蝶阀 (法兰式)
|

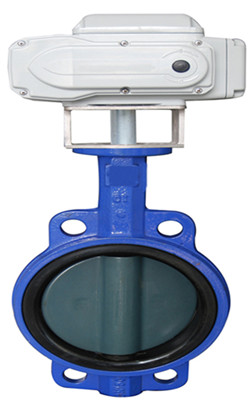

电动开关蝶阀 (对夹式)
|
七、电动开关蝶阀 主要外形尺寸
| 公称通经(DN) | 主要尺寸 | 法兰尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H | H1 | 1.0MPa | 1.6MPa | 2.5MPa | |||||||
| D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |||||
| 50 | 108 | 43 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
| 80 | 114 | 46 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 140 | 56 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
| 150 | 140 | 56 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 152 | 60 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
| 250 | 165 | 68 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 178 | 78 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 190 | 78 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 |
| 400 | 216 | 102 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 |
| 450 | 222 | 114 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 |
| 500 | 229 | 127 | 342 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 |
| 600 | 267 | 154 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 |
| 700 | 430 | 165 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
| 800 | 470 | 190 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
| 900 | 510 | 203 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
| 1000 | 550 | 216 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
| 1200 | 630 | 254 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
