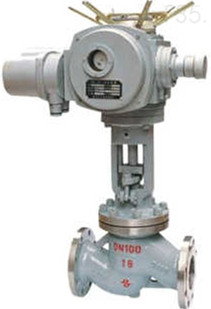

电动法兰截止阀
一、电动法兰截止阀 产品概述
本公司生产的J941H电动法兰截止阀和电动闸阀是同属一个类型的阀门，是由电动执行机构和截止阀两部分组成，电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。电动法兰截止阀只适用于全开和全关，不允许作调节和节流。
1、电动法兰截止阀结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2、电动法兰截止阀密封面采用不锈钢和硬质合金，使用寿命长。
3、电动法兰截止阀采用柔性石墨填料、密封可靠、操作轻便灵活。
4、结构型式：弹性楔式单
一、电动法兰截止阀 产品概述
|
本公司生产的J941H电动法兰截止阀和电动闸阀是同属一个类型的阀门，是由电动执行机构和截止阀两部分组成，电动截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。电动法兰截止阀只适用于全开和全关，不允许作调节和节流。 |
|
|
Z941H电动法兰闸阀
|
二、电动法兰截止阀 设计标准
| 设计规范 | GB/T 12234 |
|---|---|
| 结构长度 | GB/T 12221 |
| 连接法兰 | JB/T 79 |
| 试验与检验 | JB/T 9092 |
| 压力-温度 | GB/T 9131 |
| 产品标识 | GB/T 12220 |
三、电动法兰截止阀 性能规范
| 型号 |
公称压力 (MPa) |
实验压力 | 工作温度(℃) | 适用介质 | ||
|---|---|---|---|---|---|---|
| 强度水（MPa） | 密封（水）空气（MPa） | 低压密封空气（MPa） | ||||
|
Z41H-16C Z41W-16P(R) |
1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 硝酸类 |
| Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 醋酸类 |
| Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | 硝酸类 |
| Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸类 |
四、电动法兰截止阀 主要零件材料
| 1 | 阀体 | WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
|---|---|---|
| 2 | 阀瓣 | WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12 |
| 3 | 螺纹压套 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 | 阀杆 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 5 | 阀盖 | WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 6 | 填料 | 柔性石墨、PTFE |
| 7 | 压盖 | WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO |
| 8 | 滑块 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 9 | 电动执行器 | 壳体(HT200、WCB) |
五、电动法兰截止阀 主要外形图
|
|
|
|
电动法兰截止阀 (连接尺寸)
|
六、电动法兰截止阀 主要外形尺寸
|
公称通径 DN(mm) |
标准值 | 参考值 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | n-d | H | W | 重量 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 645 | 590 | 48 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-φ18 | 690 | 590 | 60 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | 715 | 590 | 65 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-φ18 | 770 | 590 | 71 |
| 125 | 400 | 254 | 210 | 185 | 22 | 8-φ18 | 780 | 590 | 119 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 810 | 590 | 210 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 967 | 810 | 320 |
| 250 | 622 | 405 | 355 | 320 | 30 | 12-φ25 | 1143 | 810 | 550 |
| 300 | 698 | 460 | 410 | 375 | 30 | 12-φ25 | 1292 | 830 | 785 |
注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
