一、电动高压截止阀 产品概述
电动高压截止阀(电站截止阀)适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。
1、电动高压截止阀中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
2、电动高压截止阀阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
3、电动高压截止阀阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、电动高压截止阀阀盖填料函深度合理，填料加缓蚀
一、电动高压截止阀 产品概述
|
电动高压截止阀(电站截止阀)适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。 |
|
|

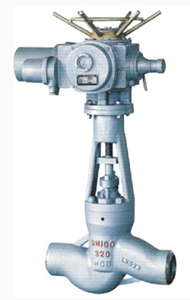

J960Y电动高压截止阀
|
二、电动高压截止阀 技术参数
| 阀体型式 | 高压锻造阀 |
|---|---|
| 阀芯型式 | 柱塞式(锥面) |
| 公称通径 | DN10 ～ DN100 |
| 公称通径 | PN20.0～32.0MPa |
| 连接形式 | 焊接式 (对焊、承插焊) |
三、电动高压截止阀 零件材料
| 1 | 阀体 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
|---|---|---|
| 2 | 阀芯 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 3 | 阀杆 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 4 | 阀盖 | WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 | 填料 | 柔性石墨、PTFE |
| 6 | 填料压盖 | 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA |
| 7 | 电动执行器 | 壳体(HT200、WCB) |
四、电动高压截止阀 性能规范
| 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||
|---|---|---|---|---|---|---|---|---|
| 16.0 | 20.0 | 25.0 | 32.0 | 900 | 1500 | 20K | 40K | |
| 强度试验 | 24.0 | 30.0 | 37.5 | 48.0 | 22.5 | 39.0 | 7.5 | 16.5 |
| 密封试验 | 17.6 | 22.0 | 27.5 | 35.2 | 16.5 | 28.6 | 5.5 | 12.1 |
| 工作温度 | ≤425℃ | |||||||
| 适用介质 | 水、蒸汽、腐蚀性介质 | |||||||
五、电动高压截止阀 主要外形图
|
|
|
|
|
电动高压截止阀 (连接尺寸)
|
六、电动高压截止阀 主要外形尺寸
| DN | L | H | W | W1 |
|---|---|---|---|---|
|
国标50～200 美标 2"～8" |
由于该阀门为订做产品，所有外型结构尺寸需以工程师现场设计为准，如需详细产品技术资料及连接尺寸，请与我公司技术部或者销售部联系，公司技术人员会为您提供完整的图纸及技术资料。 | |||
