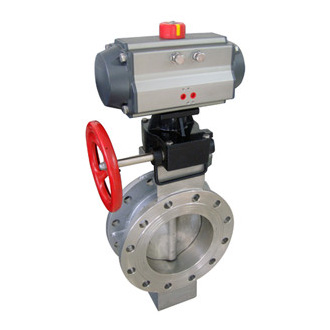

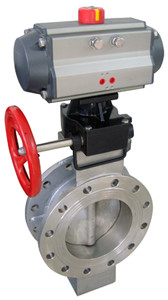

气动通风蝶阀
一、气动通风蝶阀 产品概述
上海霜恒阀门有限公司生产的气动通风蝶阀D641W广泛应用于通风除尘系统,对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。气动通风蝶阀采用优质耐磨材料焊接而成,具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便,D641W气动通风蝶阀特别适用于低压差、大口径、大流量场合,它与各种执行机构组合配套使用,组合成不同性能的阀门。气动通风调节蝶阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。或者配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关
一、气动通风蝶阀 产品概述
上海霜恒阀门有限公司生产的气动通风蝶阀D641W广泛应用于通风除尘系统,对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。气动通风蝶阀采用优质耐磨材料焊接而成,具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便,D641W气动通风蝶阀特别适用于低压差、大口径、大流量场合,它与各种执行机构组合配套使用,组合成不同性能的阀门。气动通风调节蝶阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。或者配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动通风调节蝶阀主要适用于工业、冶金、环保等管道作通风调节介质流量之用。气动通风蝶阀其主要特点如下: |
![]() |
气动通风蝶阀
|
二、气动通风蝶阀 主要技术参数
1、阀体
阀体形式 | 钢板焊接阀体 |
---|---|
公称通径 | DN50~2000mm |
公称压力 | PN0.25、0.6、1.0 MPa |
法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
连接形式 | 法兰式、对夹式 |
阀盖形式 | 一体式 |
压盖型式 | 压盖压紧式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
2、阀内件
阀板形式 | 垂直板式(蝶形) |
---|---|
流量特性 | 线性 |
2、执行机构
执行器型号 | GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
---|---|
供气压力 | 400~700KPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) 双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动通风蝶阀 主要性能指标
公称通径DN(mm) | 50-2000 | |||
---|---|---|---|---|
公称压力 | PN(MPa) | 0.25 | 0.6 | 1.0 |
试验压力 | 强度试验 | 0.375 | 0.9 | 1.5 |
密封试验 | 0.275 | 0.66 | 1.1 | |
适用介质 | 煤气、含尘气体、烟道气等。 |
四、气动通风蝶阀 零件材料
零件名称 | 材料名称 |
---|---|
阀体、底座 | 碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
蝶板 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
阀座 | 不锈钢 |
阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
填料 | V型聚四氟乙烯填料、柔性石墨填料 |
五、气动通风蝶阀 外形尺寸图
![]() |
气动通风蝶阀外形尺寸图
|
六、气动通风蝶阀 外形连接尺寸
公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 |
H | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 |
H1 | 根据所配执行机构而定 | |||||||||||||||||
A | 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 | |||||||||||||||||
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
