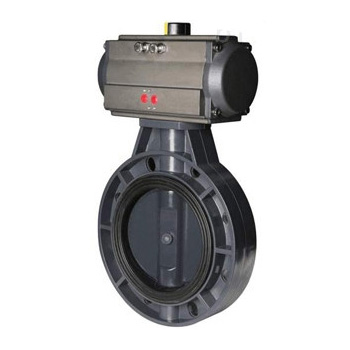

气动塑料蝶阀
一、气动塑料蝶阀 产品概述
上海霜恒阀门有限公司生产的气动塑料蝶阀SD671S具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90度往复回转，驱动力矩小等特点。气动塑料蝶阀主要用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。气动塑料蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过气动塑料蝶阀所产生的压力降很小，故具有较好的流量控制特性。气动塑料蝶阀、upvc气动蝶阀耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。气动塑料蝶阀其要特点如下：
1、外
一、气动塑料蝶阀 产品概述
|
上海霜恒阀门有限公司生产的气动塑料蝶阀SD671S具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90度往复回转，驱动力矩小等特点。气动塑料蝶阀主要用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。气动塑料蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过气动塑料蝶阀所产生的压力降很小，故具有较好的流量控制特性。气动塑料蝶阀、upvc气动蝶阀耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。气动塑料蝶阀其要特点如下： |
|
|

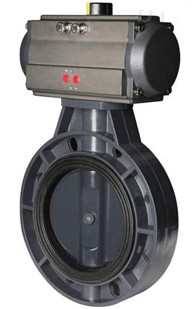

气动塑料蝶阀
|
二、气动塑料蝶阀 主要技术参数
1、阀体
| 阀体形式 | 直通式阀体 |
|---|---|
| 公称通径 | DN50～300mm |
| 公称压力 | PN1.0、1.6MPa |
| 连接形式 | 法兰式 \ 对夹式 |
| 密封材质 | FPM、EPDM、NBR |
| 适用温度 | 0～+60℃ |
| 阀体材质 | UPVC、CPVC、PP |
| 阀芯材质 | UPVC、CPVC、PP、PTFE |
| 适用介质 | PVC兼容的食品工业化学溶剂 |
2、阀内件
| 阀板形式 | 垂直板式(蝶形) |
|---|---|
| 流量特性 | 线性 |
2、执行机构
| 执行器型号 | GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 400～700KPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
三、气动塑料蝶阀 主要性能指标
| 公称通径DN | 50～300(mm) | |||
|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
四、气动塑料蝶阀 零件材料
| 零件名称 | 材料名称 |
|---|---|
| 阀体 | UPVC、PPR、PVDF |
| 蝶板 | UPVC、PPR、PVDF |
| 阀座 | EPDM、FPM |
| 阀杆 | 2Cr13、45# |
| "O"型圈 | EPDM、FPM |
五、气动塑料蝶阀 外形尺寸图
|
|
气动塑料蝶阀外形尺寸图
|
六、气动塑料蝶阀 外形连接尺寸
| 通径(mm) | 英寸″ | 尺寸(mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 长度 | D | D1-ANSI | D1-JIS | D1-DIN | H | N-d-ANSI | N-d-JSI | N-d-DIN | ||
| 50 | 2 | 43 | 56.5 | 120.39 | 120 | 125 | 103 | 4-19 | 4-19 | 4-18 |
| 65 | 2 1/2 | 47.5 | 70 | 139.44 | 140 | 145 | 113 | 4-19 | 4-19 | 4-18 |
| 80 | 3 | 47.5 | 79 | 152.4 | 150 | 160 | 115 | 4-19 | 4-19 | 4-18 |
| 100 | 4 | 57.2 | 103 | 190.5 | 175 | 180 | 135 | 8-19 | 8-19 | 8-18 |
| 125 | 5 | 66 | 130 | 216 | 210 | 210 | 165 | 8-22 | 8-23 | 8-18 |
| 150 | 6 | 74 | 151 | 241.55 | 240 | 240 | 177 | 8-22 | 8-23 | 8-23 |
| 200 | 8 | 87.5 | 200 | 298.5 | 290 | 295 | 210 | 8-22 | 8-23 | 8-23 |
| 250 | 10 | 110 | 255 | 362 | 355 | 350 | 240 | 12-25 | 12-25 | 12-23 |
| 300 | 12 | 129 | 311 | 432 | 400 | 400 | 297 | 12-25 | 12-25 | 12-23 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
