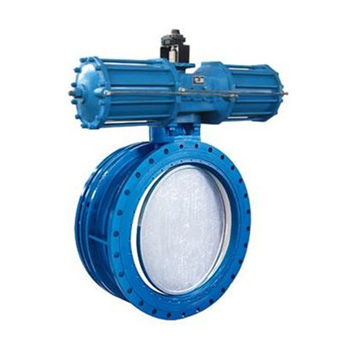

气动伸缩蝶阀

一、气动伸缩蝶阀 产品概述

SD641H气动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在120℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。SD641H气动伸缩蝶阀分三种类型：A、普通型：选用时按伸缩器的设计规范设计安装，如需加限位螺栓，请设计时注明。B、固定限位型：它即可伸缩，又能限位，具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多，适用范围更广。C、加长型：它是把普通型伸缩蝶阀的伸缩节加长，使其长度符合用户所需长度（不包括伸缩量），其特点是在老管路的改造时，原管路上的阀门需要更新换代，不需把原管道上的阀门的连接部分割衬，即可取而代之。加长型选用时也应考虑加限位措施，如需限位请设计时注明。上海霜恒阀门有限公司生产的气动伸缩蝶阀，广泛应用于给排水、市政、造纸等行业。

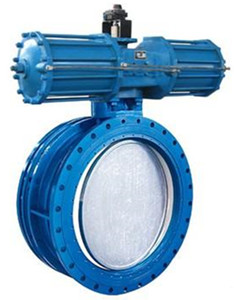

	气动伸缩蝶阀

二、气动伸缩蝶阀 产品特点

1、密封部位可调节更换，密封性能可靠。

2、结构独特，设计灵活，重量轻，省力，启闭迅速。

3、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，还能为维修阀门安装更换提供方便。

三、气动伸缩蝶阀 主要参数

四、气动伸缩蝶阀 安装注意事项

1、安装前必须平放，切勿随意磕碰，运行时严禁将支架卸掉。

2、法兰伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。

3、当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩蝶阀，以免损坏蝶阀。

4、法兰伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出。

五、气动伸缩蝶阀 外形尺寸图

气动伸缩蝶阀外形尺寸图

六、气动伸缩蝶阀 外形连接尺寸

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
