气动高真空蝶阀
一、气动高真空蝶阀 产品概述
上海霜恒阀门有限公司生产的气动高真空蝶阀GUD是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动，用于接通或切断真空管路中的气流。气动高真空蝶阀适用 介质为纯净空气和非腐蚀性气体，可选配反馈信号装置及电气阀门定位器。

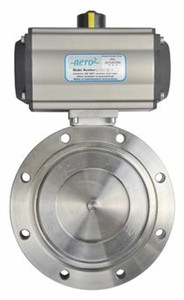

气动高真空蝶阀
二、气动高真空蝶阀 主要技术参数
公称通径DN
DN32～1000
一、气动高真空蝶阀 产品概述
|
上海霜恒阀门有限公司生产的气动高真空蝶阀GUD是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动，用于接通或切断真空管路中的气流。气动高真空蝶阀适用 介质为纯净空气和非腐蚀性气体，可选配反馈信号装置及电气阀门定位器。 |
|
|

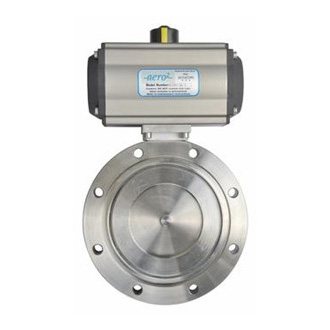

气动高真空蝶阀
|
二、气动高真空蝶阀 主要技术参数
| 公称通径DN | DN32～1000 |
|---|---|
| 动作范围 | 0～90° |
| 泄漏率 | ≤1.3×10-9Pa.M3/S |
| 适用压力范围 | 1.3×10-5Pa～3×105Pa |
| 工作温度 | 氟橡胶-25℃～+150℃ |
| 安装位置 | 任意 |
| 寿命 | ≥10000次 |
| 配用执行机构 | GT、AT、AR、AW系列单双作用气动执行器 |
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 |
三、气动高真空蝶阀 执行机构
| 执行器型号 | GT系列、SR系列、AT系列、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 400～700KPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、气动高真空蝶阀 零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 304、316、316L |
| 蝶板 | 304、316、316L |
| 密封圈 | 硅橡胶、氟橡胶、聚四氟 |
| 阀杆 | 304、316、316L |
| 填料 | 硅橡胶、氟橡胶、聚四氟 |
五、气动高真空蝶阀 外形尺寸图
|
|
气动高真空蝶阀外形尺寸图
|
六、气动高真空蝶阀 外形连接尺寸
| 型号 | DN | 结构长度 | ΦD | ΦB | n-Φc | H0-H | L1 |
|---|---|---|---|---|---|---|---|
| GIQ-32 | 32 | 70 | 90 | 22 | 4-Φ9 | 187 | 158 |
| GIQ-40 | 40 | 80 | 100 | 22 | 4-Φ9 | 197 | 158 |
| GIQ-50 | 50 | 90 | 110 | 22 | 4-Φ9 | 207 | 158 |
| GIQ-63 | 63 | 110 | 130 | 28 | 4-Φ9 | 227 | 158 |
| GIQ-80 | 80 | 125 | 145 | 28 | 8-Φ9 | 242 | 158 |
| GIQ-100 | 100 | 145 | 165 | 28 | 8-Φ9 | 262 | 158 |
| GIQ-125 | 125 | 175 | 200 | 34 | 8-Φ11 | 323 | 172 |
| GIQ-160 | 150 | 200 | 225 | 34 | 8-Φ11 | 348 | 172 |
| GIQ-200 | 200 | 260 | 285 | 40 | 12-Φ11 | 450 | 197 |
| GIQ-250 | 250 | 310 | 335 | 45 | 12-Φ11 | 525 | 248 |
| GIQ-320 | 300 | 395 | 425 | 50 | 12-Φ14 | 622 | 248 |
| GIQ-400 | 400 | 480 | 510 | 60 | 16-Φ14 | 733 | 295 |
| GIQ-500 | 500 | 580 | 610 | 70 | 16-Φ14 | 900 | 360 |
| GIQ-600 | 600 | 720 | 750 | 80 | 20-Φ14 | 980 | 370 |
| GIQ-800 | 800 | 890 | 920 | 100 | 24-Φ14 | 1220 | 410 |
| GIQ-1000 | 1000 | 1090 | 1120 | 120 | 32-Φ14 | 1594 | 580 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
