ZSPQ气动活塞式切断阀
一、气动活塞式切断阀 产品概述
上海霜恒阀门有限公司生产的ZSPQ气动活塞式切断阀采用直通单座型式，DN20以内阀芯为单导向结构，可直接采用精小型阀体。DN25-200阀芯为双导向结构，气动活塞式切断阀具有结构简单，操作方便，使用可靠，快速开闭等特点。它按照控制系统或调节仪表来的信号，直接控制被调介质的切断和流通，达到对压力流量温度或液位等参数的自动控制。ZSPQ气动活塞式切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质，要求快速严密关闭，快速放空的自动控制系统中。
气动活塞式
一、气动活塞式切断阀 产品概述
|
上海霜恒阀门有限公司生产的ZSPQ气动活塞式切断阀采用直通单座型式，DN20以内阀芯为单导向结构，可直接采用精小型阀体。DN25-200阀芯为双导向结构，气动活塞式切断阀具有结构简单，操作方便，使用可靠，快速开闭等特点。它按照控制系统或调节仪表来的信号，直接控制被调介质的切断和流通，达到对压力流量温度或液位等参数的自动控制。ZSPQ气动活塞式切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质，要求快速严密关闭，快速放空的自动控制系统中。 |
|
|

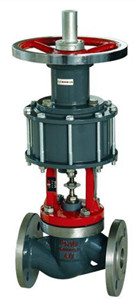

气动活塞式切断阀
|
二、气动活塞式切断阀 主要技术参数
| 公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(mm) | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 140 | 166 | 216 |
| 公称压力MPa | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | ||||||||||
| 额定流量系数Kv | 5.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
| 泄露量 | 1滴/min | 3滴/min | 5滴/min | 7滴/min | 9滴/min | ||||||
| 行程(mm) | 16 | 25 | 40 | 60 | |||||||
| 切断时间S | 1~2 | 2~4 | |||||||||
| 额定行程偏差 | +10% | ||||||||||
| 允许压差MPa | 4.0 | 4.0 | 4.0 | 2.8 | 3.5 | 2.4 | |||||
| (2.5) | (1.7) | (1.0) | (1.1) | (0.8) | (1.6) | ||||||
| 阀盖形式 | 常温型：-60~150℃ 中温型：-60~450℃ 高温型：-60~550℃ 低温型：-60~250℃ | ||||||||||
| 压盖型式 | 螺栓压紧式 | ||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 | ||||||||||
| 阀芯形式 | 单座型阀芯\双导向型阀芯 | ||||||||||
| 流量特性 | 快开特性 | ||||||||||
三、气动活塞式切断阀 执行器参数
| 执行器型号 | ZSD活塞式执行机构 |
|---|---|
| 活塞直径 | 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7) |
| 有效面积 | 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7) |
| 进气孔螺纹 | M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7) |
| 最大输出力 | 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7) |
| 操作压力 | 500KPa |
| 作用形式 | 气— 关式或气— 开式 |
| 可配附件 | 手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它 |

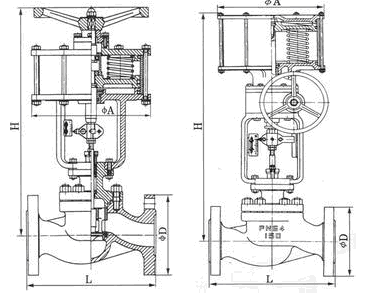

四、气动活塞式切断阀 外形尺寸图
|
|
气动活塞式切断阀外形尺寸图
|
五、气动活塞式切断阀 外形连接尺寸
| 公称通经 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | ||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| H | 340 | 345 | 370 | 380 | 390 | 475 | 490 | 500 | |
| H1 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | |
| 重量(kg) | 标准型 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
