![气动薄膜单座切断阀](/products_image/20161020222511420.jpg)

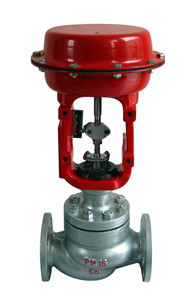

气动薄膜单座切断阀
一、气动薄膜单座切断阀 产品概述
上海霜恒阀门有限公司生产的ZMQP气动薄膜单座切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜单座切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜单座切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的经营过程自动控制和远程控制系统中。
ZMQP气动薄膜单座切断阀特点:
1、切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
2、阀体按流
一、气动薄膜单座切断阀 产品概述
上海霜恒阀门有限公司生产的ZMQP气动薄膜单座切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜单座切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜单座切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的经营过程自动控制和远程控制系统中。
ZMQP气动薄膜单座切断阀特点: |
![]() |
气动薄膜单座切断阀_ZMQP
|
二、气动薄膜单座切断阀 主要技术参数
公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
额定行程mm | 8 | 12 | 20 | 25 | 40 | 60 | ||||||
薄膜有效面积cm2 | 100 | 200 | 400 | 600 | 1000 | |||||||
公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||||
允许泄 露量 |
硬密封 | 一般:10-4 × 阀额定容量;严密型:单座: 1.2X10-7 | ||||||||||
软密封 | VI 级 | |||||||||||
允许压 差MPa |
正作用 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.60 | 0.69 | 0.39 |
反作用 | 6.4 | 3.88 | 2.47 | 2.91 | 1.77 | 2.03 | 1.32 | 0.83 | 0.80 | 0.92 | 0.52 | |
流量特性 | 快开特性 | |||||||||||
信号压力KPa | 0 或 250 | |||||||||||
压盖型式 | 螺栓压紧式 | |||||||||||
阀芯形式 | 单座锥式阀芯 | |||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 | |||||||||||
阀盖形式 | 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) |
三、气动薄膜单座切断阀 外形尺寸图
![]() |
气动薄膜单座切断阀外形尺寸图
|
五、气动薄膜单座切断阀 外形连接尺寸
公称通经 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | 196 | 232 | 308 | 394 | 498 | |||||||
L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
H | 340 | 345 | 370 | 380 | 390 | 475 | 490 | 500 | 765 | 825 | 927 | |
H1 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | 125 | 143 | 170 | |
重量(kg) | 标准型 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 | 75 | 90 | 120 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
