气动活塞式三通切断阀
一、气动活塞式三通切断阀 产品概述
上海霜恒阀门有限公司生产的ZSQF气动活塞式三通切断阀,是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。或者对介质进行分流或者合流操作。该产品具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。
二、气动活塞式三通切断阀 产品型号和图片
一、气动活塞式三通切断阀 产品概述
上海霜恒阀门有限公司生产的ZSQF气动活塞式三通切断阀,是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。或者对介质进行分流或者合流操作。该产品具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。 |
二、气动活塞式三通切断阀 产品型号和图片
![]() |
气动活塞式三通切断阀 ZSQF(H)
|
三、气动活塞式三通切断阀 主要技术参数
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
||
---|---|---|---|---|---|---|---|---|---|---|
额定流量系数 Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
||
额定行程 (mm)
|
8
|
12
|
20
|
25
|
||||||
气缸直径 (mm)
|
75
|
100
|
150
|
|||||||
允许泄漏量
|
硬密封 (1/h)
|
单座、三通: 1.2X10 -7 X 阀额定容量
套筒: 5X10 -6 X 阀额定容量
|
||||||||
软密封
|
VI?级
|
|||||||||
工作温度 ( ℃ )
|
-20?~ 200 -40 ~ 450
|
|||||||||
公称压力 PN (MPa)
|
1.6 4.0 6.4
|
|||||||||
允许压差
(MPa)
|
ZSQP
|
单作用
|
1.16
|
0.66
|
0.38
|
0.6
|
0.39
|
0.47
|
0.31
|
0.20
|
双作用
|
6.4
|
5.0
|
2.8
|
3.3
|
2.13
|
2.71
|
1.75
|
1.11
|
||
ZSQM
|
单作用
|
公称压力
|
||||||||
双作用
|
||||||||||
ZSQN
|
单作用
|
0.89
|
0.57
|
0.35
|
0.56
|
0.36
|
0.45
|
0.30
|
0.20
|
|
双作用
|
5.2
|
3.22
|
2.03
|
2.27
|
1.46
|
2.00
|
1.32
|
0.85
|
||
信号压力 (kPa)
|
0?或 400 ~ 600
|
四、气动活塞式三通切断阀 外形尺寸图
![]() |

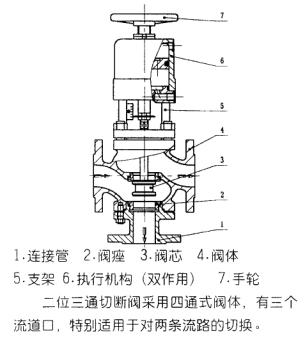

气动活塞式三通切断阀 外形尺寸图
|
五、气动活塞式三通切断阀 外形连接尺寸
tr>公称通经 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | 196 | 232 | 308 | 394 | 498 | |||||||
L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
H | 132 | 132 | 135 | 140 | 150 | 160 | 160 | 170 | 325 | 450 | 495 | |
H1 | 根据所配置气动执行机构而定 | |||||||||||
重量(kg) | 薄膜式 | 9 | 11 | 13 | 16 | 21 | 33 | 43 | 58 | 70 | 86 | 115 |
活塞式 | 12 | 14 | 17 | 20 | 26 | 38 | 48 | 64 | 79 | 95 | 125 |
六、气动活塞式三通切断阀 安装注意事项
(1) 安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。
(2) 在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。
(3) 切断阀安装前,应先彻底清洗管道。
(4)安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。
(5) 阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。
(6) 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
