水封闸阀
一、水封闸阀 产品概述
|
上海霜恒阀门有限公司生产的水封闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。 闸阀具有流体阻力小，密封面受介质冲刷和侵蚀小。启闭较省力，介质流向不受限制，不扰流、不降低压力，形体简单，结构长度短，制造工艺性好，适用范围广等优点。 |
二、水封闸阀 产品型号和图片
|
|
|
水封闸阀 DSZ44H
|
三、水封闸阀 主要技术参数
|
壳体强度试验 |
1.5 |
2.4 |
3.8 |
6.O |
9.6 |
15.0 |
|---|---|---|---|---|---|---|
|
密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.O |
|
上密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
气密封试验 |
0.5～O.7 |
|||||

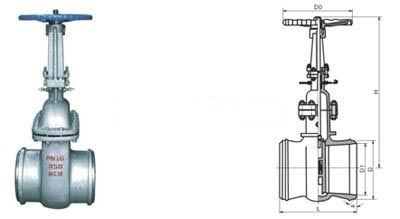

四、水封闸阀 外形尺寸图
|
|
水封闸阀 外形尺寸图
|
五、水封闸阀 外形连接尺寸
|
公称通径 |
L |
α |
H |
DO |
PNl.6/MPa |
PN2.5/MPa |
||
|---|---|---|---|---|---|---|---|---|
|
D |
D1 |
D |
D1 |
|||||
|
50 |
250 |
37o30' |
334 |
250 |
58 |
50 |
64 |
4g |
|
65 |
270 |
37o30' |
439 |
250 |
75 |
65 |
82 |
67 |
|
80 |
280 |
37o30' |
495 |
300 |
91 |
79 |
95 |
77 |
|
100 |
300 |
37o30' |
575 |
350 |
11O |
97 |
117 |
101 |
|
125 |
325 |
37o30' |
587 |
350 |
136 |
121 |
144 |
126 |
|
150 |
350 |
37o30' |
607 |
350 |
163 |
146 |
172 |
158 |
|
200 |
400 |
37o30' |
740 |
400 |
223 |
202 |
223 |
202 |
|
250 |
450 |
37o30' |
863 |
400 |
278 |
254 |
278 |
254 |
|
300 |
500 |
37o30' |
990 |
400 |
330 |
305 |
330 |
305 |
|
350 |
550 |
37o30' |
1137 |
500 |
382 |
352 |
382 |
352 |
|
400 |
600 |
37o30' |
1523 |
500 |
432 |
399 |
432 |
39g |
|
450 |
650 |
37o30' |
1618 |
600 |
485 |
451 |
485 |
451 |
|
500 |
700 |
37o30' |
1657 |
600 |
535 |
501 |
535 |
499 |
|
600 |
800 |
37o30' |
1746 |
700 |
636 |
601 |
636 |
599 |
六、水封闸阀 安装注意事项
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5）、带传动机构的闸阀，按产品使用说明书的规定安装。
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
