NKZ41H真空隔离闸阀
一、真空隔离闸阀 产品概述
上海霜恒阀门有限公司生产的真空隔离闸阀,NKZ41H/NKZ941H真空隔离闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该真空隔离闸阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。 |
二、真空隔离闸阀 产品型号和图片
|
真空隔离闸阀 NKZ41H
|
三、真空隔离闸阀 主要技术参数
公称压力 | 试验压力 | ||
---|---|---|---|
壳体强度试验 | 上密封试验 | 密封试验 | |
2.5 | 3.8 | 2.8 | 2.8 |
4.0 | 6.0 | 4.4 | 4.4 |
6.4 | 9.6 | 70 | 7.0 |
10.0 | 150 | 11.0 | 11.0 |

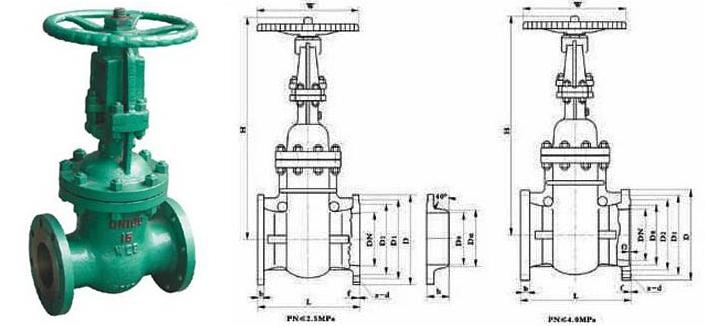

四、真空隔离闸阀 外形尺寸图
|
真空隔离闸阀 外形尺寸图
|
五、真空隔离闸阀 外形连接尺寸
公称通径 DN/mm |
公称压力 PN/MPa |
主要外形尺寸和连接尺寸/mm | 重量 kg | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D1 | D2 | b | f | z-d | Do | |||
50 | 1.6 | 250 | 345 | 160 | 125 | 1OO | 16 | 3 | 4-18 | 250 | 28 |
65 | 270 | 395 | 180 | 145 | 120 | 18 | 3 | 4-18 | 250 | 40 | |
80 | 280 | 425 | 195 | 160 | 135 | 20 | 3 | 8-18 | 300 | 58 | |
100 | 300 | 51O | 215 | 180 | 155 | 20 | 3 | 8-18 | 300 | 75 | |
125 | 325 | 570 | 245 | 21O | 185 | 22 | 3 | 8-18 | 350 | 110 | |
150 | 350 | 725 | 280 | 240 | 21O | 24 | 3 | 8-23 | 350 | 150 | |
200 | 400 | 820 | 335 | 295 | 265 | 26 | 3 | 12-23 | 400 | 223 | |
250 | 450 | 890 | 405 | 355 | 320 | 30 | 3 | 12-25 | 450 | 326 | |
300 | 500 | 1070 | 460 | 41O | 375 | 30 | 3 | 12-25 | 550 | 432 | |
350 | 550 | 1320 | 520 | 470 | 435 | 34 | 4 | 16-25 | 600 | 572 | |
400 | 600 | 1450 | 580 | 525 | 485 | 36 | 4 | 16-30 | 650 | 740 | |
450 | 650 | 1560 | 640 | 585 | 545 | 40 | 4 | 20-30 | 700 | 955 | |
500 | 700 | 1720 | 705 | 650 | 608 | 44 | 4 | 20-34 | 750 | 1195 | |
600 | 800 | 1880 | 840 | 770 | 718 | 48 | 5 | 20-41 | 800 | 1455 | |
700 | 900 | 2085 | g1O | 840 | 788 | 50 | 5 | 24-41 | 850 | 211O | |
800 | 1OOO | 2590 | 1020 | 950 | 898 | 52 | 5 | 24-41 | 950 | 2630 | |
50 | 25 | 250 | 345 | 160 | 125 | 100 | 20 | 3 | 4-18 | 250 | 30 |
65 | 270 | 395 | 180 | 145 | 120 | 22 | 3 | 8-18 | 250 | 43 | |
80 | 280 | 425 | 195 | 160 | 135 | 22 | 3 | 8-18 | 300 | 60 | |
1OO | 300 | 510 | 230 | 190 | 160 | 24 | 3 | 8-23 | 300 | 79 | |
125 | 325 | 570 | 270 | 220 | 188 | 28 | 3 | 8-25 | 350 | 114 | |
150 | 350 | 725 | 300 | 250 | 218 | 30 | 3 | 8-25 | 350 | 157 | |
200 | 400 | 820 | 360 | 310 | 278 | 34 | 3 | 12-25 | 400 | 243 | |
250 | 450 | 890 | 425 | 370 | 332 | 36 | 3 | 12-30 | 450 | 345 | |
300 | 500 | 1070 | 483 | 430 | 390 | 40 | 4 | 16-30 | 550 | 455 | |
350 | 550 | 1320 | 550 | 490 | 448 | 44 | 4 | 16-34 | 650 | 615 | |
400 | 1450 | 610 | 550 | 505 | 48 | 4 | 16-34 | 700 | 794 | ||
450 | 650 | 1560 | 660 | 600 | 555 | 50 | 4 | 20-34 | 750 | 1018 | |
500 | 700 | 1720 | 730 | 660 | 61O | 52 | 4 | 20-41 | 800 | 1250 | |
600 | 800 | 1880 | 840 | 770 | 718 | 56 | 5 | 20-41 | 850 | 1528 | |
700 | 900 | 2085 | 955 | 875 | 815 | 60 | 5 | 24-48 | 900 | 2265 | |
800 | 1000 | 2590 | 1070 | 990 | 930 | 64 | 5 | 24-48 | 1000 | 2847 |
六、真空隔离闸阀 安装注意事项
1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门,手柄均不得向下。
3)、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
4)、手轮、手柄及传动机构均不允许作起吊用,严禁碰撞。
5)、带传动机构的闸阀,按产品使用说明书的规定安装。
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
