Q347固定球阀
一、Q347固定球阀 产品概述
|
上海霜恒阀门有限公司生产的Q347蜗轮传动固定式球阀，一般用于管径比较大的场合，或者介质压力比较高的工况，因为Q347固定球阀球体是用一根贯通轴连接起来的，转动自如，所以开关所需要的扭矩比浮动球阀要小得多，因此可以做大口径（DN300-DN800)，也可以耐高压(1.6-10MPa)。 |
二、Q347固定球阀 产品型号和图片
|
|
|
Q347固定球阀
|
三、Q347固定球阀 性能规范
|
设计依据 |
GB系列 GB |
API系列 API |
|
|
设计标准 |
GB/T12237 |
API6D |
ANSI B16.34 |
|
法兰连接结构长度 |
GB/T12221 |
API6D |
ANSI B16.10 |
|
结构长度（焊接） |
GB/T15188.1 |
API6D |
ANSI B16.10 |
|
连接法兰 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
对焊端 |
GB/T12224 |
ANSI B16.25 |
|
|
试验和检验 |
GB/T9092 |
AP16D |
API598 |
四、Q347固定球阀 主要零件材料
|
零件名称 |
材质 |
|
|
GB |
ASTM |
|
|
阀体 |
WCB |
A216-WCB |
|
弹簧 |
60Si2Mn |
AISI 9260 |
|
密封圈 |
PTFE |
PTFE |
|
球体 |
1Cr18Ni9Ti |
SS 304 |
|
键 |
45 |
AISI C 1045 |
|
填料 |
PTFE |
PTFE |
|
阀杆 |
1Cr13 |
A276-410 |
|
填料压盖 |
WCB |
A216-WCB |
|
支架 |
WCB |
A216-WCB |
|
压套 |
25 |
A105 |
|
“ 0”型密封圈 |
橡胶 Rubber |
橡胶 Rubber |
|
滑动轴承 |
PTFE ＆stainless steel |
PTFE ＆stainless steel |
|
螺柱 |
35CrMoA |
A193-B7 |
|
螺母 |
35 |
A194-2H |
|
阀座 |
25 |
A105 |
|
垫片 |
橡胶 Rubber |
Viton |
|
螺钉 |
35 |
A193-B7 |
|
固定轴 |
1Cr13 |
A276-410 |
|
底盖 |
25 |
A105 |
|
排污螺塞 |
25 |
A105 |
|
阀盖 |
WCB |
A216-WCB |

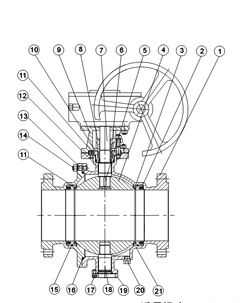

五、Q347固定球阀 外形尺寸图
|
|
Q347固定球阀 外形尺寸图
|
五、Q347固定球阀 外形连接尺寸
| 公称通径 | 主要外形尺寸和连接尺寸 | ||||||||
| L | D | D1 | D2 | b | Z-d | H | H1 | D0 | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
| 65 | 191 | 180 | 145 | 120 | 18 | 4-18 | 170 | 95 | - |
| 80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
| 500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |
