API美标球阀

API美标球阀

一、美标、日标球阀 产品概述 上海霜恒阀门有限公司除了生产国标的各种球阀,还可以根据客户要求,定制API美标球阀和JIS日标球阀,美标球阀压力从150LB到1500LB,日标球阀压力从10K到40K等,满足客户的特殊需求。美标日标球阀的适用介质:水、气、油品、天然气和酸碱腐蚀性介质。 适用温度:-196~350℃  驱动方式:手动、气动、电动、液动等。  公称通径:DN 15-250 1/2"~10" 二、美标、日标球阀 产品型号和图片

一、美标、日标球阀 产品概述

上海霜恒阀门有限公司除了生产国标的各种球阀,还可以根据客户要求,定制API美标球阀和JIS日标球阀,美标球阀压力从150LB到1500LB,日标球阀压力从10K到40K等,满足客户的特殊需求。美标日标球阀的适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-196~350℃
驱动方式:手动、气动、电动、液动等。
公称通径:DN 15-250 1/2"~10"

二、美标、日标球阀 产品型号和图片

美标、日标球阀

三、美标、日标球阀 技术规范

设计依据 日标系列 美标系列
设计标准 BS5351 AP16D ANSI B16.34
法兰连接结构长度 JIS B2002 AP16D ANSI B16.10
结构长度(焊接) - AP16D ANSI B16.10
连接法兰 JIS B2212 B2214 ANSI B16.5、B16.47
对焊端 - ANSI B16.25
试验和检验 JIS B2003 AP16D AP1598


四、美标、日标球阀 主要零件材料

名称 WCB类
CF8类
CF3类 CF8M类 CF3M类
阀体左体 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球体 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
阀杆 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
弹簧   3yc-7/17-49H
O形圈 NBR 氟橡胶
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

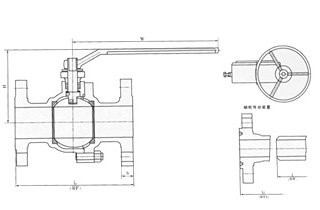

五、美标、日标球阀 外形尺寸图

美标、日标球阀 外形尺寸图

五、美标、日标球阀 外形连接尺寸

美标球阀

公称压力 公称通径 d L D D1 D2 b f Z-Φd H W
Class 150 1/2" 13 108 89 60.5 35 11.5 1.6 4-16 79 135
  3/4" 19 117 98 70 43 11.5 1.6 4-16 84 135
  1" 25 127 108 79.5 51 12 1.6 4-16 95 170
  1-1/4" 32 140 117 89 64 13 1.6 4-16 103 170
  1-1/2" 38 165 127 98.5 73 15 1.6 4-16 111 200
  2" 51 178 152 120.5 92 16 1.6 4-19 120 200
  2-1/2" 64 190 178 139.5 105 18 1.6 4-19 153 300
  3" 76 203 190 152.5 127 19 1.6 4-19 163 300
  4" 102 229 229 190.5 157 24 1.6 8-19 182 400
  5" 127 356 254 216 186 24 1.6 8-22 260 500
  6" 152 394 279 241.5 216 26 1.6 8-22 280 800
  8" 203 457 343 298.5 270 29 1.6 8-22 - 1100
Class
300
1/2" 13 140 95 66.5 35 15 1.6 4-16 79 135
  3/4" 19 152 117 82.5 43 16 1.6 4-19 84 135
  1" 25 165 124 89 51 18 1.6 4-19 95 170
  1-1/4" 32 178 133 98.5 64 19 1.6 4-19 103 170
  1-1/2" 38 190 156 114.5 73 21 1.6 4-22 111 200
  2" 51 216 165 127 92 23 1.6 4-22 120 200
  2-1/2" 64 241 190 149 105 26 1.6 8-19 153 300
  3" 76 283 210 168.5 127 29 1.6 8-22 163 300
  4" 102 305 254 200 157 32 1.6 8-22 182 400
  5" 127 381 279 235 186 35 1.6 8-22 260 500
  6" 152 403 318 270 216 37 1.6 12-22 280 800
  8" 203 502 381 330 270 42 1.6 12-25 - 1100
日标球阀
公称压力 公称通径 d L D D1 D2 b f Z-Φd H W
JIS10K 15 15 108 95 70 52 12 1 4-15 79 135
  20 20 117 100 75 58 14 1 4-15 84 135
  25 25 127 125 90 70 14 1 4-19 95 170
  32 32 140 135 100 80 16 2 4-19 103 170
  40 38 165 140 105 85 16 2 4-19 111 200
  50 50 178 155 120 100 16 2 4-19 120 200
  65 64 190 175 140 120 18 2 4-19 153 300
  80 76 203 185 150 130 18 2 8-19 163 300
  100 100 229 210 175 155 18 2 8-19 182 400
  125 125 356 250 210 185 20 2 8-23 260 500
  150 150 394 280 240 215 22 2 8-23 280 800
  200 200 457 330 290 265 22 2 12-23 - 1100
JIS20K 15 15 140 95 70 52 14 1 4-15 79 135
  20 20 152 100 75 58 16 1 4-15 84 135
  25 25 165 125 90 70 16 1 4-19 95 170
  32 32 178 135 100 80 18 2 4-19 103 170
  40 38 190 140 105 85 18 2 4-19 111 200
  50 50 216 155 120 100 18 2 8-19 120 200
  65 64 241 175 140 120 20 2 8-19 153 300
  80 76 283 200 160 135 22 2 8-23 163 300
  100 100 305 225 185 160 24 2 8-23 182 400
  125 125 381 270 225 195 26 2 8-25 260 500
  150 150 403 305 260 230 28 2 12-25 280 800
  200 200 502 350 305 275 30 2 12-25 - 1100
