BQ41保温球阀
一、BQ41夹套保温球阀 产品概述
上海霜恒阀门有限公司专业生产的BQ41保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常 温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏,密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
二、BQ41夹套保温球阀 产品型号和图片
一、BQ41夹套保温球阀 产品概述
|
上海霜恒阀门有限公司专业生产的BQ41保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常 温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏,密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 |
二、BQ41夹套保温球阀 产品型号和图片
|
|
|
BQ41夹套保温球阀
|
三、BQ41夹套保温球阀 性能规范
| 设计标准 | ASME B 16.34 GB/T 12224 |
| 结构长度 | ASME B 16.10 GB/T 12221 |
| 连接法兰 | ASME B 16.5 JB/T 79 |
| 驱动方式 | 手动、电动、气动 |
| 试验和检验 | JB/T9092 API 598 |
| 适用介质 | 重油、胶类等易凝固介质 |
四、BQ41夹套保温球阀 主要零件材料
| 序号 | 零件名称 | 材 质 | |
| GB | ASTM | ||
| 1 | 夹套 | 25 | A105 |
| 2 | 阀座 | WCB | A216-WCB |
| 3 | 阀体 | 25 | A105 |
| 4 | 密封圈 | PTFE、对位聚苯 | |
| 5 | 球体 | 304 | 304 |
| 6 | 阀杆 | 1Cr13 | A247-410 |
| 7 | 填料 | 柔性石墨 | |
| 8 | 填料压盖 | WCB | A216-WCB |

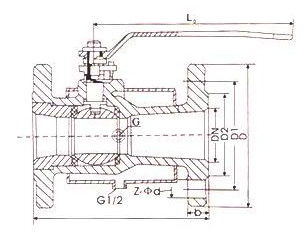

五、BQ41夹套保温球阀 外形尺寸图
|
|
BQ41夹套保温球阀 外形尺寸图
|
五、BQ41夹套保温球阀 外形连接尺寸
| 公称通径 (DN) | L | D | E | H | W |
管螺纹 Pipe thread |
||
| (mm) | (in) | (mm) | (in) | P | ||||
| 20 | 3/4″ | 117 | 40 | 11/2″ | 58.5 | 101 | 170 | G3/4″ |
| 25 | 1″ | 127 | 50 | 2″ | 62.5 | 106 | 170 | G3/4″ |
| 40 | 11/2″ | 165 | 65 | 21/2″ | 63.5 | 125 | 250 | G3/4″ |
| 50 | 2″ | 178 | 80 | 3″ | 68 | 135 | 250 | G3/4″ |
| 80 | 3″ | 229 | 150 | 6″ | 82 | 193 | 350 | G3/4″ |
| 100 | 4″ | 254 | 200 | 8″ | 83 | 265 | 420 | G3/4″ |
| 150 | 6″ | 292 | 250 | 10″ | 95 | 355 | 1000 | G3/4″ |
| 200 | 8″ | 330 | 300 | 12″ | 100 | 410 | 1300 | G3/4″ |
