高压锻钢球阀

一、Q41N高压锻钢球阀产品概述上海霜恒阀门有限公司专业生产的Q41N高压锻钢球阀，最高压力可以达到32MPa，连接方式主要有法兰和焊接，本产品所有部件均为锻件，保证阀体的耐压强度；采用下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出；采用镶嵌式阀座，阀座背后设置O型圈,确保介质不外漏。驱动方式有手柄，也有蜗轮。配以霜恒自产的电装或者气缸，则可以实现自动控制。二、Q41N高压锻钢球阀产品型号和图片 Q41N高压锻

一、Q41N高压锻钢球阀产品概述

上海霜恒阀门有限公司专业生产的Q41N高压锻钢球阀，最高压力可以达到32MPa，连接方式主要有法兰和焊接，本产品所有部件均为锻件，保证阀体的耐压强度；采用下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出；采用镶嵌式阀座，阀座背后设置O型圈,确保介质不外漏。驱动方式有手柄，也有蜗轮。配以霜恒自产的电装或者气缸，则可以实现自动控制。

二、Q41N高压锻钢球阀产品型号和图片

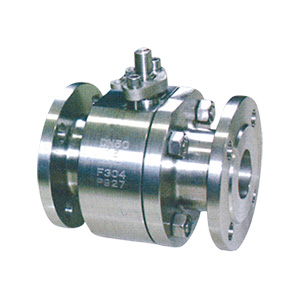

Q41N高压锻钢球阀

三、Q41N高压锻钢球阀性能规范

公称压力 PN(MPa)	试验压力
	壳体	高压液密封	低压气密封
16.0	24	17.6	0.6
32.0	48	35.2
适用温度		-40~80℃
适用介质		水、油品、氮气、氨气、氢气液化气等

四、Q41N高压锻钢球阀主要零件材料

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	尼龙 Nylon	尼龙 Nylon
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr12	A246-416
O形圈	橡胶 RUBBER	橡胶 RUBBER
双头螺柱	35CrMoA	A193-B7

五、Q41N高压锻钢球阀外形尺寸图

Q41N高压锻钢球阀外形尺寸图

五、Q41N高压锻钢球阀外形连接尺寸

公称压力PN(MPa)	公称通径 DN(mm)	主要尺寸（mm）
		L		D		D1		H		D2	b
		法兰	对焊	法兰	对焊	法兰	对焊	法兰	对焊
160	10	210	150	95	90	60	18	77	58	18	20
	15	230	170	95	100	60	23	85	62	20	20
	20	240	190	105	110	68	29	94	75	28	20
	25	260	205	105	115	68	36	100	80	28	22
	32	300	230	115	150	80	43	120	96	38	24
	40		260	165	170	115	49	150	111	48	30
	50	400	330	165	200	115	61	165	128	58	32
	65	490	360	200	225	145	80	180	180	74	40
	80	580	380	225	270	170	105	200	200	94	50
	100	620	430	260	320	190	118	245	245	115	60

320	10	210	150	95	90	60	18	77	58	18	20
	15	230	170	105	100	68	23	85	62	28	20
	20	240	190	105	110	68	29	94	75	28	20
	25	260	205	115	115	80	36	100	80	35	25
	32	300	230	135	150	95	43	120	96	41	30
	40	350	260	165	170	115	49	150	111	47	35
	50	400	330	200	200	145	61	165	128	70	40
	65	490	360	225	225	170	80	180	180	90	50
	80	580	380	260	270	195	105	200	200	112	55
	1OO	620	430	300	320	235	118	245	245	135	65
