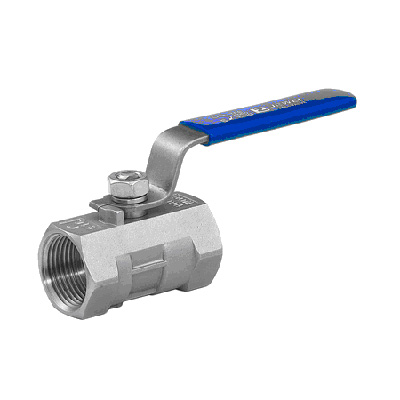

Q11F一片式球阀
一、一片式内螺纹球阀 产品概述
上海霜恒阀门有限公司专业生产的一片式内螺纹球阀,适用于1.6MPa压力以下的工况,具有阀体轻巧、开关灵活等特点,一般公称通径最大做到DN100,材质有304不锈钢、316不锈钢,连接螺纹有NPT螺纹,也有公制管螺纹。适用温度一般不超过200度。
二、一片式内螺纹球阀 产品型号和图片
一片式内螺纹球阀
三、一片式内螺纹球阀 主要零件材料
一、一片式内螺纹球阀 产品概述
上海霜恒阀门有限公司专业生产的一片式内螺纹球阀,适用于1.6MPa压力以下的工况,具有阀体轻巧、开关灵活等特点,一般公称通径最大做到DN100,材质有304不锈钢、316不锈钢,连接螺纹有NPT螺纹,也有公制管螺纹。适用温度一般不超过200度。 |
二、一片式内螺纹球阀 产品型号和图片
![]() |
一片式内螺纹球阀
|
三、一片式内螺纹球阀 主要零件材料
零件名称 | 材质 |
密封圈 | 聚四氟乙烯 |
球体 | 铸钢/不锈钢 |
阀盖 | 铸钢/不锈钢 |
阀体 | 铸钢/不锈钢 |
阀杆 | 不锈钢 |
止推垫圈 | 聚四氟乙烯 |
填料 | 聚四氟乙烯 |
填料压盖螺母 | 碳钢/不锈钢 |
垫圈 | 碳钢/不锈钢 |
阀杆螺母 | 碳钢/不锈钢 |
手柄套 | 塑料PLASTIC |
手柄 | 碳钢/不锈钢 |
四、一片式内螺纹球阀 外形尺寸图
![]() |
一片式内螺纹球阀 外形尺寸图
|
五、一片式内螺纹球阀 外形尺寸
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
