U型过滤器
一、U型过滤器 产品概述
上海霜恒阀门有限公司专业生产的U型过滤器广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量仪器、泵机、阀门、疏水阀等设备。U型过滤器具有的优点是：压力损失小,流通面积大，抗污性强，排污方便，排污方便。
二、U型过滤器 产品型号和图片
U型过滤器
三、U型过滤器 零件材料
零件名称
材料
一、U型过滤器 产品概述
|
上海霜恒阀门有限公司专业生产的U型过滤器广泛用于蒸汽、空气、水、油品等系统管道中，保护各种计量仪器、泵机、阀门、疏水阀等设备。U型过滤器具有的优点是：压力损失小,流通面积大，抗污性强，排污方便，排污方便。 |
二、U型过滤器 产品型号和图片
|
|
|
U型过滤器
|
三、U型过滤器 零件材料
| 零件名称 | 材料 |
| 阀体 | 碳钢、不锈钢 |
| 滤网盖 | 碳钢、不锈钢 |
| 滤芯网 | 不锈钢 |
| 垫片 | 柔性石墨 |

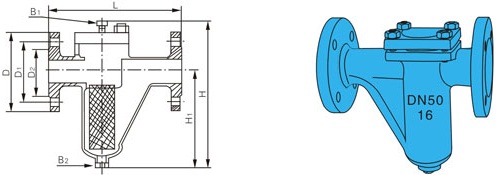

四、U型过滤器 外形尺寸图
|
|
U型过滤器外形尺寸图
|
五、U型过滤器 外形连接尺寸
| 连接方式 | 公称通径DN | 外形尺寸 mm | ||
| D | D1 | H | ||
| 法兰 | 15 | 270 | 90 | 145 |
| 20 | 270 | 90 | 145 | |
| 25 | 270 | 90 | 145 | |
| 32 | 320 | 125 | 175 | |
| 40 | 320 | 125 | 175 | |
| 50 | 320 | 125 | 175 | |
| 65 | 430 | 140 | 220 | |
| 80 | 430 | 140 | 220 | |
| 100 | 430 | 140 | 220 | |
| 125 | 460 | 160 | 235 | |
| 150 | 460 | 170 | 235 | |
| 200 | 460 | 190 | 235 | |
使用维护须知:
1.在安装时应检查产品是否完好,然后认真核对过滤器型号、规格、压力、材质等使用范围,是否与管道之间相配合.
2.安装时应安装在阀门之前,以保护好阀门的使用寿命.
3.在使用过程中,应经常打开滤盖将杂质取出.
