T型过滤器
一、T型过滤器 产品概述
上海霜恒阀门有限公司专业生产的T型过滤器是管道输送液体过程中清除固体杂质的专用设备。液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。T型过滤器适用的范围:
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、 烃类等。
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等
一、T型过滤器 产品概述
上海霜恒阀门有限公司专业生产的T型过滤器是管道输送液体过程中清除固体杂质的专用设备。液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。T型过滤器适用的范围:
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、 烃类等。 |
二、T型过滤器 产品型号和图片
![]() |
T型过滤器
|
三、T型过滤器 零件材料
零件名称 | 材料 |
阀体 | 碳钢、不锈钢 |
滤网盖 | 碳钢、不锈钢 |
滤芯网 | 不锈钢 |
垫片 | 柔性石墨 |

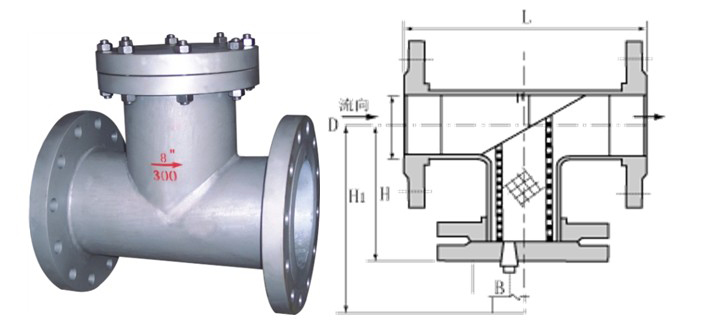

四、T型过滤器 外形尺寸图
![]() |
T型过滤器外形尺寸图
|
五、T型过滤器 外形连接尺寸
公称直径 | 主要尺寸 | 排放□“B” | 参考重量 (KG) | |||
L | L1 | L2 | H | R1/2" | ||
50 | 300 | 526 | 164 | 164 | 13.9 | |
65 | 338 | 594 | 184 | 184 | 19.5 | |
80 | 368 | 652 | 196 | 196 | 24.3 | |
100 | 423 | 735 | 220 | 175 | 36.1 | |
125 | 466 | 814 | 240 | 194 | 55.3 | |
150 | 521 | 917 | 270 | 217 | 74.1 | |
200 | 630 | 1108 | 320 | 268 | 145.0 | |
250 | 738 | 1310 | 370 | 320 | 220.1 | |
300 | 846 | 1512 | 420 | 372 | 317.9 |
使用维护须知:
1.在安装时应检查产品是否完好,然后认真核对过滤器型号、规格、压力、材质等使用范围,是否与管道之间相配合.
2.安装时应安装在阀门之前,以保护好阀门的使用寿命.
3.在使用过程中,应经常打开滤盖将杂质取出.
