zpg自动反冲洗过滤器
一、ZPG自动反冲洗过滤器 产品概述
|
上海霜恒阀门有限公司专业生产的 ZPG型自动反冲洗排污过滤器是一种能使用低质水进行过滤的过滤器，同时也可用于其他需要过滤的工艺过程，它在滤筒的前段装有手动蝶阀，通过手柄调节阀板方位，可以改变水对滤网的流向，具有反冲洗排除杂质功能，且体积小，过滤能力大，操作管理方便。按照结构形式可以分为ZPG-I型（直通式）和ZPG-L型（角通式），
工作原理： |
二、ZPG自动反冲洗过滤器 产品型号和图片
|
|
|
ZPG自动反冲洗过滤器
|
三、ZPG自动反冲洗过滤器 性能特点
1、功能明显：反冲洗过滤器结构科学合理，能有效过滤并迅速排出污物。
2、工作可靠：过滤器在全流量下能正常工作，既保持高的流量，又具有低的压力降，避免了由于流速低而造成的表面污渍。
3、安装简单：直接安装在管网系统上，不需要任何支撑结构，且水平竖直安装均可，效果相同。
4、操作简单：只需人工转动蝶阀手柄开启排污阀即可，排污时间仅数分钟，工作量小，劳动强度低。
5、节省投资：自动冲洗排污，不需安装旁通管路，节省空间、投资。不用拆卸排污，节省运行费用，省工省力省时。
四、ZPG自动反冲洗过滤器 外形尺寸图
|
|

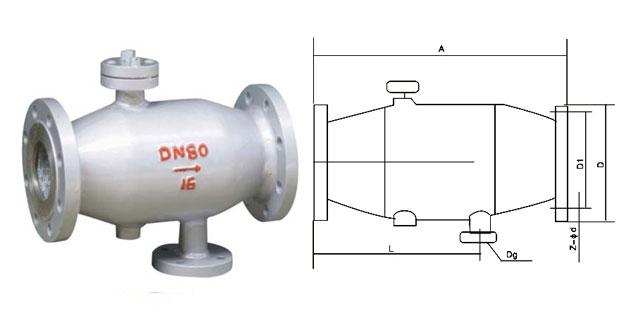

ZPG自动反冲洗过滤器外形尺寸图
|
五、ZPG自动反冲洗过滤器 外形连接尺寸
| 型号 | L | A | B | D | 排污口DN |
| ZPG-I-40 | 245 | 185 | 63 | 90 | 15 |
| ZPG-I-50 | 255 | 190 | 70 | 100 | 15 |
| ZPG-I-65 | 270 | 195 | 83 | 120 | 20 |
| ZPG-I-80 | 320 | 232 | 96 | 140 | 25 |
| ZPG-I-100 | 350 | 260 | 128 | 180 | 32 |
| ZPG-I-125 | 438 | 326 | 162 | 200 | 40 |
| ZPG-I-150 | 525 | 390 | 189 | 230 | 50 |
| ZPG-I-200 | 700 | 520 | 220 | 280 | 65 |
| ZPG-I-250 | 875 | 650 | 255 | 330 | 80 |
| ZPG-I-300 | 1050 | 780 | 294 | 380 | 100 |
| ZPG-I-350 | 1200 | 885 | 331 | 450 | 125 |
| ZPG-I-400 | 1400 | 1040 | 377 | 480 | 150 |
| ZPG-I-450 | 1550 | 1145 | 420 | 500 | 150 |
| ZPG-I-500 | 1700 | 1250 | 462 | 580 | 150 |
| ZPG-I-600 | 2000 | 1460 | 537 | 650 | 200 |
| ZPG-I-700 | 2280 | 1720 | 607 | 700 | 200 |
| ZPG-I-800 | 2500 | 1900 | 685 | 820 | 200 |
| ZPG-I-900 | 2800 | 2180 | 785 | 880 | 200 |
| ZPG-I-1000 | 3120 | 2470 | 860 | 920 | 250 |
| ZPG-I-1100 | 3450 | 2780 | 915 | 960 | 250 |
| ZPG-I-1200 | 3700 | 3000 | 965 | 1040 | 250 |
| ZPG-I-1500 | 4470 | 3650 | 1220 | 1400 | 250 |
备注：本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
