一、SP45数字锁定平衡阀 产品概述
上海霜恒阀门有限公司专业生产的SP45F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上，也可以安
一、SP45数字锁定平衡阀 产品概述
|
上海霜恒阀门有限公司专业生产的SP45F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。 |
二、SP45数字锁定平衡阀 产品型号和图片
|
|
|
SP45数字锁定平衡阀
|
三、SP45数字锁定平衡阀 主要技术参数
| 型号 | SP15F-10/16 | SP45-10/16 | 备注 |
| 试验压力 | 1.5(MPa) 2.4(MPa) | 需要耐腐蚀、高压、高温的阀门，可面议预定。 | |
| 工作压力 | 1.0(MPa) 1.6(MPa) | ||
| 工作温度 | ≤120℃ | ||
| 适用介质 | 水、蒸汽、油品 | ||
| 特性曲线 | 等百分比 | ||
| 安装使用范围 | 管网系统的主干、分去干、室内供水管、分去立管以及多台锅炉 | ||

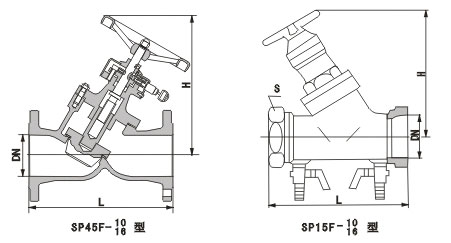

四、SP45数字锁定平衡阀 外形尺寸图
|
|
SP45数字锁定平衡阀外形尺寸图
|
五、SP45数字锁定平衡阀 外形连接尺寸
| DN | L | H |
| 32 | 180 | 230 |
| 40 | 200 | 242 |
| 50 | 230 | 250 |
| 65 | 290 | 260 |
| 80 | 310 | 329 |
| 100 | 350 | 340 |
| 125 | 400 | 424 |
| 150 | 480 | 454 |
| 200 | 550 | 517 |
| 250 | 622 | 573 |
| 300 | 698 | 617 |
| 350 | 787 | 705 |
使用维护须知:
1、SP45F平衡阀具备流量调节和测量功能，为使流往阀门前后的水流稳定，保证测量精度，建议尽可能安装在直管段处。
2、阀体上的箭头方向为水的流动方向，切勿装反。
3、由于阀塞为锥型，在小开度时容易挤住杂物，安装时要把阀门关到0位，以免掉进杂质。冲流管道时要把阀门开至100%，以免堵塞。
4、当关断阀门时，刻度盘、圈数显示窗、百分比显窗均显示为0。
5、锁定时要左右轻轻转动手柄，同时顺时针方向旋转钥匙，直到手柄不能转动为止。
6、需改变开度，先用钥匙开锁，再转动手轮，调到所需开度，用钥匙锁定。
