KPF型流量平衡阀
一、KPF型流量平衡阀 产品概述
上海霜恒阀门有限公司专业生产的KPF型平衡阀是一种具有特殊功能的调节型阀门，具有良好的流量特性，能够合理地分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不均问题。由于该阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内，从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。KPF平衡阀既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀
一、KPF型流量平衡阀 产品概述
|
上海霜恒阀门有限公司专业生产的KPF型平衡阀是一种具有特殊功能的调节型阀门，具有良好的流量特性，能够合理地分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不均问题。由于该阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内，从而克服了“大流量，小温差”的不合理现象。该产品是供热系统中的理想产品。KPF平衡阀既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。 |
二、KPF型流量平衡阀 产品型号和图片
|
|
|
KPF型流量平衡阀
|
三、KPF型流量平衡阀 主要技术参数
| 公称压力 (MPa) | 试验压力(MPa) | 工作压力(MPa) | 适用温度 | 适用介质 | ||
| 壳体 | 密封 | P20 | P12 | |||
| 1.6 | 2.4 | 1.76 | 1.5 | 1.6 | ≤100℃ | 水、油品等非 腐蚀性液体 |
四、KPF型流量平衡阀 外形尺寸图
|
|

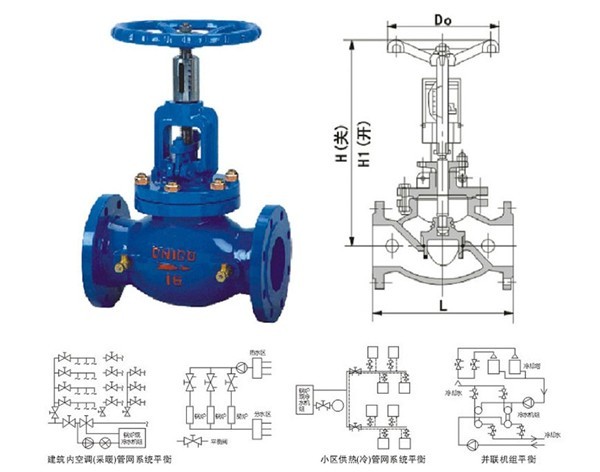

KPF型流量平衡阀外形尺寸图
|
五、KPF型流量平衡阀 外形连接尺寸
| 公称通径 (mm) | 尺寸(mm) | |||
| L | H | H1 | D0 | |
| 15 | 130 | 150 | 160 | 80 |
| 20 | 150 | 160 | 170 | 80 |
| 25 | 160 | 182 | 197 | 80 |
| 32 | 180 | 192 | 207 | 90 |
| 40 | 200 | 250 | 270 | 100 |
| 50 | 230 | 264 | 284 | 120 |
| 65 | 290 | 380 | 410 | 200 |
| 80 | 310 | 413 | 448 | 200 |
| 100 | 350 | 446 | 506 | 240 |
| 125 | 400 | 540 | 595 | 240 |
| 150 | 480 | 623 | 688 | 360 |
| 200 | 495 | 687 | 762 | 400 |
| 250 | 622 | 782 | 867 | 500 |
| 300 | 698 | 914 | 1009 | 500 |
| 350 | 787 | 968 | 1073 | 680 |
| 400 | 914 | 1037 | 1152 | 680 |
| 500 | 978 | 1440 | 1440 | - |
| 600 | 1295 | 1790 | 1790 | - |
