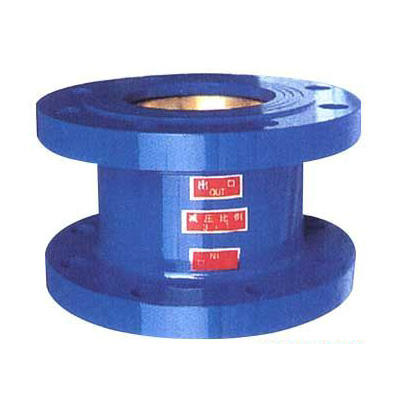

![YB41固定比例减压阀](/products_image/302.jpg)
YB41固定比例减压阀
一、YB41X固定比例式减压阀 产品概述
上海霜恒阀门有限公司专业生产的YB41X固定比例式减压阀外形美观、质量可靠、比例准确、工作平稳,既减动压也减静压。固定比例式减压阀利用阀体内部活塞两端不同截面积产生的差压力, 改变阀后的有压力,达到减压的目的。固定比例式减压阀减压比例是2:1,3:1,4:1,3:2,5:2等,亦可根据用户特点要求设计不同比例的减压阀产品。
二、YB41X固定比例式减压阀 产品型号和图片
YB41X固定
一、YB41X固定比例式减压阀 产品概述
上海霜恒阀门有限公司专业生产的YB41X固定比例式减压阀外形美观、质量可靠、比例准确、工作平稳,既减动压也减静压。固定比例式减压阀利用阀体内部活塞两端不同截面积产生的差压力, 改变阀后的有压力,达到减压的目的。固定比例式减压阀减压比例是2:1,3:1,4:1,3:2,5:2等,亦可根据用户特点要求设计不同比例的减压阀产品。 |
二、YB41X固定比例式减压阀 产品型号和图片
![]() |
YB41X固定比例式减压阀
|
三、YB41X固定比例式减压阀 主要技术参数
适用介质 | 水、气体 | |||
适用温度 | ≤90℃ | |||
压力误差 | ≤8% | |||
最小开启 | 2:1 | 0.2MPa | ||
压力 | 3:1 | 0.3MPO | ||
连接形式 | 法兰、内螺纹 | |||
主要零件 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 |
材料 | 内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 |

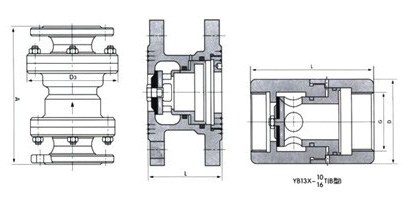

四、YB41X固定比例式减压阀 外形尺寸图
![]() |
YB41X固定比例式减压阀 外形尺寸图
|
五、YB41X固定比例式减压阀 外形连接尺寸
公称通径 DN (mm) | A | D3 |
25 | 232 | 115/125 |
32 | 246 | 140/150 |
40 | 256 | 150/155 |
50 | 270 | 165/175 |
65 | 306 | 185/200 |
80 | 320 | 210/230 |
100 | 340 | 240/265 |
125 | 400 | 275/300 |
150 | 429 | 310/350 |
200 | 358 | 355/400 |
订货须知:
产品型号 公称压力 公称通径 连接法兰标准 额定流量系数Cv 进口压力 调节范围 工作介质和介质温度
