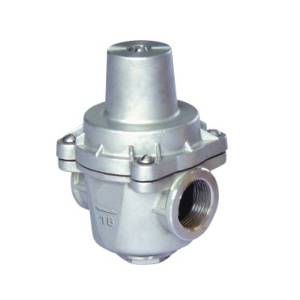

yz11x支管减压阀
一、YZ11X支管减压阀 产品概述
上海霜恒阀门有限公司专业生产的YZ11X支管减压阀又叫直接作用式减压阀,该产品主要由阀体、阀盖、压缩弹簧、膜片、镫形卡具及阀瓣等零件组成。YZ11X直接作用式支管减压阀的主要特点:性能可靠,经久耐用;耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和成本;出口压精密可调,在一般场合下出口压力不受进口压力的影响(出口压力的变化量是△P1的8%);极佳的水力特性,可满足多种减压要求,特别适用于支管减压系统。
二、YZ11X支管减压阀 产品型号和图片
一、YZ11X支管减压阀 产品概述
上海霜恒阀门有限公司专业生产的YZ11X支管减压阀又叫直接作用式减压阀,该产品主要由阀体、阀盖、压缩弹簧、膜片、镫形卡具及阀瓣等零件组成。YZ11X直接作用式支管减压阀的主要特点:性能可靠,经久耐用;耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和成本;出口压精密可调,在一般场合下出口压力不受进口压力的影响(出口压力的变化量是△P1的8%);极佳的水力特性,可满足多种减压要求,特别适用于支管减压系统。 |
二、YZ11X支管减压阀 产品型号和图片
![]() |
YZ11X支管减压阀
|
三、YZ11X支管减压阀 主要技术参数
类型 | 型 号 |
公称压力 PN(MPa) |
公称通径 DN(mm) |
连接形式 | 阀体材料 |
出口压力 P2(MPa) |
工作温度 (℃) |
支管减压阀 | YZ11X-16T1、YZ11X-25T | 1.6、2.5 | 15~25 | 内螺纹 | 青铜 |
(可调) 0.05~0.55 |
≤80 |
YZ11X-16P1、YZ11X-25P | 不锈钢 | ||||||
住宅和工业给水减压阀 | YG11X-16T1、YG11X-25T | 1.6、2.5 | 10~100 | 内螺纹 | 青铜 |
(可调) 0.05~0.55 |
|
YG11X-16P1、YG11X-25P | 不锈钢 | ||||||
YG11X-16T1、YG11X-25T | 1.6、2.5 | 32~100 | 法兰 | 青铜 |
(可调) 0.05~0.55 |
||
YG41X-16P1、YG41X-25P | 不锈钢 |

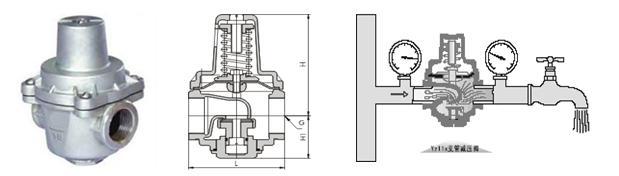

四、YZ11X支管减压阀 外形尺寸图
![]() |
YZ11X支管减压阀 外形尺寸图
|
五、YZ11X支管减压阀 外形连接尺寸
公称通径DN(mm) | 尺寸(mm) | |||||
mm | in | D | H | H1 | C | F |
10 | 92 | 120 | 48 | 92 | - | |
15 | 92 | 120 | 48 | 92 | - | |
20 | 108 | 130 | 55 | 108 | - | |
25 | 1 | 123 | 160 | 60 | 123 | - |
32 | 1 | 155 | 180 | 77 | 155 | 240 |
40 | 1 | 172 | 205 | 84 | 172 | 260 |
50 | 2 | 198 | 235 | 105 | 198 | 288 |
65 | 2 | 215 | 270 | 118 | 215 | 305 |
80 | 3 | 234 | 300 | 143 | 234 | 330 |
100 | 4 | 260 | 350 | 120 | 250 | 385 |
订货须知:
产品型号 公称压力 公称通径 连接法兰标准 额定流量系数Cv 进口压力 调节范围 工作介质和介质温度
