![电动柱塞阀](/products_image/325.jpg)
电动柱塞阀
一、电动柱塞阀 产品概述
上海霜恒阀门有限公司专业生产的UJ941H电动柱塞阀,阀体材质主要有铸钢、不锈钢、锻钢、铬钼钢,工作压力1.6-3.2MPA,工作温度-20°C--550°C,阀门口径从DN15-DN300,连接方式:法兰、丝口或焊接,用介质:水、油品、气、蒸汽等。常用于石油、石化行业,配的电装选用多回转型,主要分为户外型和整体型,还可以根据客户要求配置智能一体化电装。
二、电动柱塞阀 产品型号和图片
电动柱塞阀
一、电动柱塞阀 产品概述
上海霜恒阀门有限公司专业生产的UJ941H电动柱塞阀,阀体材质主要有铸钢、不锈钢、锻钢、铬钼钢,工作压力1.6-3.2MPA,工作温度-20°C--550°C,阀门口径从DN15-DN300,连接方式:法兰、丝口或焊接,用介质:水、油品、气、蒸汽等。常用于石油、石化行业,配的电装选用多回转型,主要分为户外型和整体型,还可以根据客户要求配置智能一体化电装。 |
二、电动柱塞阀 产品型号和图片
![]() |
电动柱塞阀
|

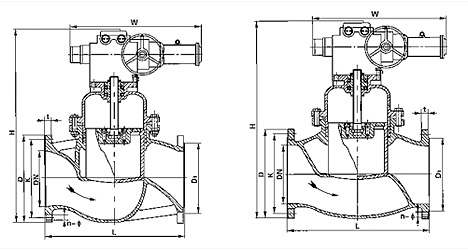

三、电动柱塞阀 外形尺寸图
![]() |
电动柱塞阀 外形尺寸图
|
四、电动柱塞阀 外形连接尺寸
DN(mm) 尺寸(mm) |
(UJ941H) U941SM | ||||||||
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
L | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
W | 865 | 910 | 910 | 910 |
940 1052 |
940 1052 |
1052 |
1052 1150 |
1052 1150 |
D | 165 | 185 | 200 | 235 | 270 | 300 |
360 (375) |
425 (450) |
485 (515) |
K | 125 | 145 | 160 | 190 | 220 | 250 |
310 (320) |
370 (385) |
430 (450) |
D1 | 99 | 118 | 132 | 156 | 184 | 211 |
274 (284) |
330 (345) |
389 (409) |
t | 20 | 22 | 24 | 24 | 26 | 28 |
30 (34) |
32 (38) |
34 (42) |
n-φ | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 |
12-26 (12-30) |
12-30 (12-33) |
16-30(16-33) |
