cs41自由浮球式疏水阀
一、CS41自由浮球式疏水阀 产品概述
上海霜恒阀门有限公司专业生产的CS41H自由浮球式蒸汽疏水阀,用于蒸汽加热设备、蒸汽管网和凝结水回收系统,它能迅速、自动、连续地排除凝结水,有效地阻止蒸汽泄漏。
工作原理:自由浮球式蒸汽疏水阀利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。
二、CS41自由浮球式疏水阀 产品型号和图片
一、CS41自由浮球式疏水阀 产品概述
上海霜恒阀门有限公司专业生产的CS41H自由浮球式蒸汽疏水阀,用于蒸汽加热设备、蒸汽管网和凝结水回收系统,它能迅速、自动、连续地排除凝结水,有效地阻止蒸汽泄漏。 工作原理:自由浮球式蒸汽疏水阀利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。 |
二、CS41自由浮球式疏水阀 产品型号和图片
![]() |
CS41自由浮球式疏水阀
|
三、CS41自由浮球式疏水阀 主要参数
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀零部件材料
|
|
型号
|
阀体材料
|
CS41H-16
|
铸铁
|
CS41H-16C
|
碳钢
|
CS41H-25
|
碳钢
|
CS41H-40
|
碳钢
|

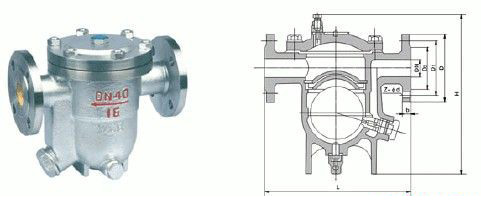

四、CS41自由浮球式疏水阀 外形尺寸图
![]() |
CS41自由浮球式疏水阀外形尺寸图
|
五、CS41自由浮球式疏水阀 外形连接尺寸
CS41H-16、CS41H-16(Ⅱ)型自由浮球式蒸汽疏水阀主要外形及结构尺寸(mm) | |||||||||||||||
CS41H-16 | CS41H-16(Ⅱ) | ||||||||||||||
DN | 15 | 20 | DN | 25 | |||||||||||
D | 170 | 200 | L | 310 | |||||||||||
H | 127 | 142 | H | 240 | |||||||||||
h | 80 | 90 | h | 178 | |||||||||||
重量/kg | 3.5 | 4.5 | 重量/kg | 15 | |||||||||||
CS41H-16C CS41H-40(Ⅰ)、CS41H-16C CS41H-40(Ⅱ)型自由浮球式蒸汽疏水阀主要外形及结构尺寸(mm) | |||||||||||||||
CS41H-16C CS41H-40(Ⅰ) | CS41H-16C CS41H-40(Ⅱ) | ||||||||||||||
DN | 15 | 20 | 25 | DN | 25 | 40 | 50 | ||||||||
L | 230 | 230 | 230 | D | 320 | 320 | 320 | ||||||||
H | 220 | 220 | 220 | H | 295 | 295 | 295 | ||||||||
h | 150 | 150 | 150 | h | 210 | 210 | 210 | ||||||||
重量/kg | 10 | 10.5 | 11 | 重量/kg | 24 | 25 | 26 | ||||||||
CS41H-16C CS41H-40(Ⅲ)、CS41H-16C CS41H-40(Ⅳ)型自由浮球式蒸汽疏水阀主要外形及结构尺寸(mm) | |||||||||||||||
CS41H-16C CS41H-40(Ⅲ) | CS41H-16C CS41H-40(Ⅳ) | ||||||||||||||
DN | 50 | 65 | 80 | DN | 80 | 100 | |||||||||
L | 430 | 430 | 430 | D | 580 | 580 | |||||||||
H | 410 | 410 | 410 | H | 540 | 540 | |||||||||
h | 290 | 290 | 290 | h | 390 | 390 | |||||||||
重量/kg | 80 | 83 | 86 | 重量/kg | 130 | 137 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
