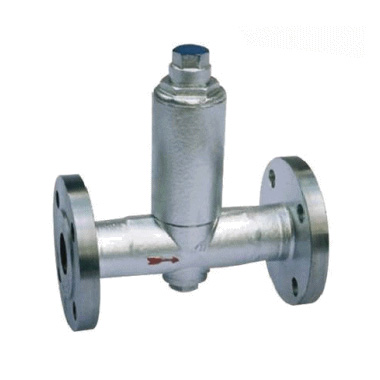

液体膨胀式疏水阀
一、液体膨胀式蒸汽疏水阀 产品概述
上海霜恒阀门有限公司专业生产的CS14F/H-16C、CS44F/H-16C液体膨胀式疏水阀,属于热静力式疏水阀的一种,液体膨胀式疏水阀可以在蒸汽管网和用汽设备中,及时的排除冷凝水和自动的阻止蒸汽泄漏,从而可以保证供气,用汽设备的正常进行,提高蒸汽输送和热源效率,液体膨胀式疏水阀的关键感温内件,采用优质钢波纹管,特殊焊接工艺制成,节能效果显著。
结构特点
具有排水温度调节机构,可在80-100℃之间调节,使用方便
排水是连续
一、液体膨胀式蒸汽疏水阀 产品概述
上海霜恒阀门有限公司专业生产的CS14F/H-16C、CS44F/H-16C液体膨胀式疏水阀,属于热静力式疏水阀的一种,液体膨胀式疏水阀可以在蒸汽管网和用汽设备中,及时的排除冷凝水和自动的阻止蒸汽泄漏,从而可以保证供气,用汽设备的正常进行,提高蒸汽输送和热源效率,液体膨胀式疏水阀的关键感温内件,采用优质钢波纹管,特殊焊接工艺制成,节能效果显著。 结构特点
|
二、液体膨胀式蒸汽疏水阀 产品型号和图片
![]() |
液体膨胀式蒸汽疏水阀
|

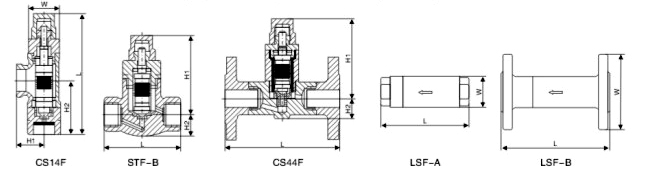

三、液体膨胀式蒸汽疏水阀 外形尺寸图
![]() |
液体膨胀式蒸汽疏水阀外形尺寸图
|
四、液体膨胀式蒸汽疏水阀 外形连接尺寸
型号 Type | 公称通径 | L | H | D | D1 | D2 | b | f | Z-фd |
CS44F/H- 16/25/40C | 15 | 150 | 195 | 95 | 65 | 45 | 14 | 2 | 4-ф14 |
20 | 150 | 205 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | |
25 | 160 | 215 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
32 | 200 | 230 | 135 | 100 | 78 | 16 | 2 | 4-ф18 | |
40 | 230 | 250 | 145 | 110 | 85 | 16 | 3 | 4-ф18 | |
50 | 230 | 270 | 160 | 125 | 100 | 16 | 3 | 4-ф18 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
