![可调恒温疏水阀](/products_image/329.jpg)
可调恒温疏水阀
一、可调恒温蒸汽疏水阀 产品概述
上海霜恒阀门有限公司专业生产的ST可调恒温式蒸汽疏水阀,属热静力型中的一种新产品。恒温式蒸汽疏水阀阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混合物,利用其对温度的热胀冷缩及状态变换,使得恒温式蒸汽疏水阀自动关闭或开启,从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围,然后可在此范围内根据情况要求用调节螺钉进行调节。
二、可调恒温蒸汽疏水阀 产品型号和图片
可调恒温蒸汽疏
一、可调恒温蒸汽疏水阀 产品概述
上海霜恒阀门有限公司专业生产的ST可调恒温式蒸汽疏水阀,属热静力型中的一种新产品。恒温式蒸汽疏水阀阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混合物,利用其对温度的热胀冷缩及状态变换,使得恒温式蒸汽疏水阀自动关闭或开启,从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围,然后可在此范围内根据情况要求用调节螺钉进行调节。 |
二、可调恒温蒸汽疏水阀 产品型号和图片
![]() |
可调恒温蒸汽疏水阀
|
三、可调恒温蒸汽疏水阀 主要参数
1.公称压力PN:0.8、1.0、1.6、2.5、4.0Mpa
2.公称通径DN:15、20、25、32、40、50、65、80、100mm
3.排水温度:A组 65~100℃
B组 95~135℃
C组 130~165℃
4.漏气率:0.5%以下
5.寿命:10000小时以上
6.使用温度:80~450℃
7.连接方式三种:
(1)ST为螺纹角式
(2)STB为螺纹直通带过滤器
(3)STC为法兰直通带过滤器

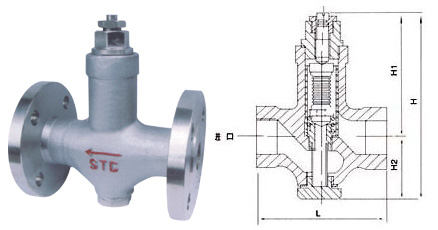

四、可调恒温蒸汽疏水阀 外形尺寸图
![]() |
可调恒温蒸汽疏水阀外形尺寸图
|
五、可调恒温蒸汽疏水阀 外形连接尺寸
外形尺寸 External Dinensions | 最大排量 T/h | 型号 DN Type | 外形尺寸 External Dinensions | 最大排量 T/h | 法兰外径 D | |||
长L | 高H | 长L | 高H | |||||
ST8-15 | 120 | 65 | 1.4 | STB16-25 | 90 | 150 | 3.0 | |
ST8-20 | 120 | 65 | 3.0 | STB16-20 | 100 | 150 | 4.0 | |
ST8-25 | 130 | 70 | 4.0 | STB16-25 | 120 | 165 | 5.0 | |
ST16-15 | 120 | 65 | 3.0 | STB10-40 | 140 | 185 | 9.0 | |
ST16-20 | 120 | 65 | 4.0 | STB10-50 | 160 | 195 | 11.0 | |
ST16-25 | 130 | 70 | 5.0 | STB16-15 | 150 | 175 | 3.0 | 95 |
ST16-40 | 145 | 85 | 9.0 | STB16-20 | 150 | 175 | 4.0 | 105 |
ST16-50 | 145 | 95 | 11.0 | STB16-25 | 160 | 185 | 5.0 | 115 |
STB10-40 | 230 | 255 | 9.0 | 145 | ||||
STB10-50 | 230 | 255 | 11.0 | 160 | ||||
STB10-80 | 310 | 285 | 18.0 | 195 | ||||
STB10-100 | 310 | 355 | 22.0 | 215 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
