卫生级衬胶隔膜阀
一、卫生级隔膜阀 产品概述
上海霜恒阀门有限公司专业生产的SEG41W 卫生级隔膜阀专用于控制制药、饮用食类介质的各类管路或设备上作启闭及节流用,阀体和膜片的紧密配合提供阀体密封和阀座密封,确保了管道内部和外部环境完全隔绝,所以该阀门适用于无菌过程。
SEG41W 型卫生级隔膜阀开启和关闭是由阀杆的上下运动来实现,当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态,当阀杆由上往下运动时带动阀芯使膜片弯曲,被迫膜片紧帖阀座区或,关闭了管道。
该阀门可手动操作,也可气动操作,还可以通过智能控制器控制。
二、卫生级隔膜阀 产品型号和图片
一、卫生级隔膜阀 产品概述
上海霜恒阀门有限公司专业生产的SEG41W 卫生级隔膜阀专用于控制制药、饮用食类介质的各类管路或设备上作启闭及节流用,阀体和膜片的紧密配合提供阀体密封和阀座密封,确保了管道内部和外部环境完全隔绝,所以该阀门适用于无菌过程。 |
二、卫生级隔膜阀 产品型号和图片
![]() |
卫生级隔膜阀
|
三、卫生级隔膜阀 主要参数
部件 | 材质 |
阀体 | 304不锈钢,316不锈钢 |
阀盖 | 304不锈钢,316不锈钢 |
阀瓣 | 304不锈钢,316不锈钢 |
隔膜 | 无毒橡胶 |
阀杆 | 304不锈钢,316不锈钢 |
手轮 | 铸铁、不锈钢 |

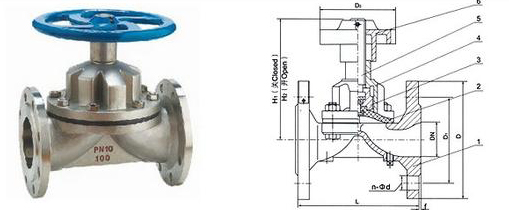

四、卫生级隔膜阀 外形尺寸图
![]() |
卫生级隔膜阀外形尺寸图
|
五、卫生级隔膜阀 外形连接尺寸
DN |
公称压力 MPa |
工作压力 MPa |
L mm |
D mm |
D1 mm |
n-Фd mm |
f mm |
H1 mm |
H2 mm |
D0 mm |
15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | 84 | 92 | 66 |
20 | 117 | 105 | 75 | 4-14 | 2 | 93 | 105 | 66 | ||
25 | 127 | 115 | 85 | 4-14 | 2 | 100 | 112 | 66 | ||
32 | 146 | 140 | 100 | 4-18 | 2 | 127 | 144 | 96 | ||
40 | 159 | 150 | 110 | 4-18 | 2 | 136 | 156 | 96 | ||
50 | 190 | 165 | 125 | 4-18 | 2 | 151 | 177 | 96 | ||
65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 183 | 213 | 165 |
80 | 254 | 200 | 160 | 8-18 | 2 | 190 | 230 | 230 | ||
100 | 305 | 220 | 180 | 8-18 | 2 | 242 | 285 | 280 | ||
125 | 356 | 250 | 210 | 8-18 | 3 | 285 | 348 | 280 | ||
150 | 406 | 285 | 240 | 8-22 | 3 | 353 | 431 | 368 | ||
200 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 445 | 537 | 483 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
