内螺纹隔膜阀
一、英标内螺纹隔膜阀 产品概述
上海霜恒阀门有限公司专业生产的EG11W内螺纹隔膜阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。材质一般有铸铁、碳钢、不锈钢等，适用压力1.6MPa以下，适用温度根据隔膜材料可以从85℃--150℃。
二、英标内螺纹隔膜阀 产品型号和图片
美标衬胶隔膜阀
三、英标内螺纹隔膜阀主要参数
名称
一、英标内螺纹隔膜阀 产品概述
|
上海霜恒阀门有限公司专业生产的EG11W内螺纹隔膜阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。材质一般有铸铁、碳钢、不锈钢等，适用压力1.6MPa以下，适用温度根据隔膜材料可以从85℃--150℃。 |
二、英标内螺纹隔膜阀 产品型号和图片
|
|
|
美标衬胶隔膜阀
|
三、英标内螺纹隔膜阀主要参数
| 名称 | 材料 |
| 阀体 | 铸铁、不锈钢、球铁 |
| 阀盖 | 铸铁 |
| 阀瓣 | 铸铁 |
| 手轮 | 铸铁 |
| 隔膜 | 天然胶、乙丙胶等 |
| 阀杆 | 碳钢 |

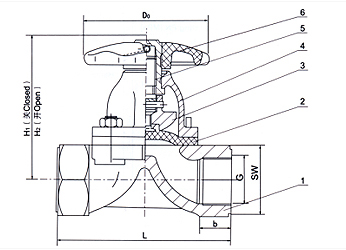

四、英标内螺纹隔膜阀 外形尺寸图
|
|
美标衬胶隔膜阀外形尺寸图
|
五、英标内螺纹隔膜阀 外形连接尺寸
| 公 称 通 径 | 公称压力/MPa | 工作压力/MPa | L | SW | b | H | Do | 重量/㎏ | |
| DN | G/in | ||||||||
| 8 | 1/4 | 1.6 | 1.6 | 50 | 20 | 66 | 45 | 0.6 | |
| 10 | 3/8 | 50 | 24 | 70 | 45 | 0.7 | |||
| 15 | 1/2 | 65 | 38 | 8 | 95 | 50 | 0.8 | ||
| 20 | 3/4 | 85 | 40 | 12 | 105 | 50 | 1.1 | ||
| 25 | 1 | 110 | 48 | 18 | 122 | 66 | 1.9 | ||
| 32 | 1 1/4 | 120 | 58 | 18 | 148 | 96 | 3.3 | ||
| 40 | 1 1/2 | 140 | 69 | 18 | 155 | 96 | 4.2 | ||
| 50 | 2 | 165 | 82 | 20 | 183 | 96 | 5.8 | ||
| 65 | 2 1/2 | 1.0 | 203 | 90 | 30 | 188 | 165 | 9.5 | |
| 80 | 3 | 254 | 105 | 32 | 210 | 230 | 16.2 | ||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
