药用隔膜阀
一、药用隔膜阀 产品概述
上海霜恒阀门有限公司专业生产的药用卫生级隔膜阀采用进口加强硅橡胶，阀体经高速精加式抛光处理，光洁度达到Ra0.2μm，绝对无菌、无孔角，广泛应用于生物、制药、电子等无菌要求很高的系统。适用温度： ≤150℃。主要标准有：ISO、DIN、IDF等。
二、药用隔膜阀 产品型号和图片
药用隔膜阀
三、药用隔膜阀 主要参数
一、药用隔膜阀 产品概述
|
上海霜恒阀门有限公司专业生产的药用卫生级隔膜阀采用进口加强硅橡胶，阀体经高速精加式抛光处理，光洁度达到Ra0.2μm，绝对无菌、无孔角，广泛应用于生物、制药、电子等无菌要求很高的系统。适用温度： ≤150℃。主要标准有：ISO、DIN、IDF等。 |
二、药用隔膜阀 产品型号和图片
|
|
|
药用隔膜阀
|
三、药用隔膜阀 主要参数
| 名称 | 材料 |
| 阀体 | 铸铁、不锈钢、球铁 |
| 阀盖 | 铸铁 |
| 阀瓣 | 铸铁 |
| 手轮 | 铸铁 |
| 隔膜 | 天然胶、乙丙胶等 |
| 阀杆 | 碳钢 |

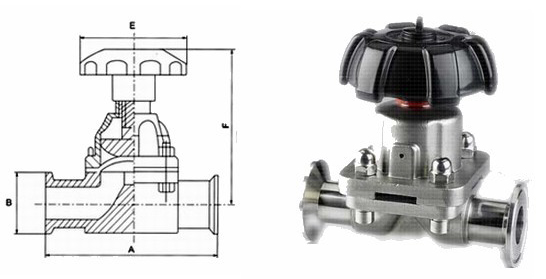

四、药用隔膜阀 外形尺寸图
|
|
药用隔膜阀外形尺寸图
|
五、药用隔膜阀 外形连接尺寸
| 公称通径 DN |
公称压力 MPa |
A mm |
B mm |
E mm |
F mm |
| 15 | 1.0 | 108 | 34 | 80 | 89/99 |
| 20 | 118 | 50.5 | 80 | 91/102 | |
| 25 | 127 | 50.5 | 80 | 110/123 | |
| 32 | 146 | 50.5 | 80 | 129/138 | |
| 40 | 159 | 50.5 | 120 | 139/159 | |
| 50 | 191 | 64 | 120 | 159/186 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
