堰式衬胶隔膜阀
一、堰式衬胶隔膜阀 产品概述
上海霜恒阀门有限公司专业生产的G41J堰式隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。堰式隔膜阀专用于控制腐蚀性介质，阀体内腔表面衬有可供选择的橡胶和氟塑料。堰式隔膜阀阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，由於流道平滑，流阻小，故而可获得较大的流量。省去填料密封结构，介质的内漏和外漏可同时避免。
二、堰式衬胶隔膜阀 产品型号和图片
一、堰式衬胶隔膜阀 产品概述
|
上海霜恒阀门有限公司专业生产的G41J堰式隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。堰式隔膜阀专用于控制腐蚀性介质，阀体内腔表面衬有可供选择的橡胶和氟塑料。堰式隔膜阀阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，由於流道平滑，流阻小，故而可获得较大的流量。省去填料密封结构，介质的内漏和外漏可同时避免。 |

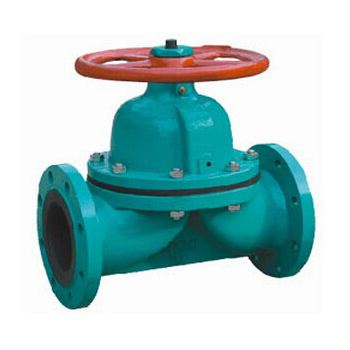

二、堰式衬胶隔膜阀 产品型号和图片
|
|
|
堰式衬胶隔膜阀
|
三、堰式衬胶隔膜阀 主要参数
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀瓣/阀杆 | 25/2Cr13 | 2Cr13 | F304 | F316 | F304L | F316L |
| 3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 隔膜 | FEP(F46)/CR（氯丁橡胶）PFA(可溶F4)/FPDM（乙丙橡胶） | |||||
| 5 | 支架 | WCB | CF8 | CF8 | |||
| 6 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
| 7 | 紧固螺栓 | 35CrMo | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 8 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 9 | 手轮 | 铸铁/钢 | |||||

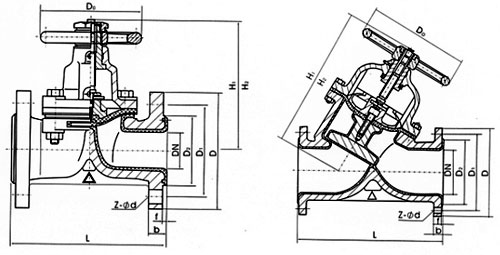

四、堰式衬胶隔膜阀 外形尺寸图
|
|
堰式衬胶隔膜阀外形尺寸图
|
五、堰式衬胶隔膜阀 外形连接尺寸
| 公称通经 | L | D | D1 | D2 | f | b | n-φd | D | D1 | D2 | f | b |
| DN(mm) | PN1.0MPa | |||||||||||
| 15 | 125 | 80 | 55 | 40 | 2 | 12 | 4-φ12 | 95 | 65 | 45 | 2 | 14 |
| 20 | 135 | 90 | 65 | 50 | 2 | 14 | 4-φ12 | 105 | 75 | 55 | 2 | 16 |
| 25 | 145 | 100 | 75 | 60 | 2 | 14 | 4-φ12 | 115 | 85 | 65 | 2 | 16 |
| 32 | 160 | 120 | 90 | 70 | 2 | 16 | 4-φ14 | 135 | 100 | 78 | 2 | 18 |
| 40 | 180 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 145 | 110 | 85 | 3 | 18 |
| 50 | 210 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 160 | 125 | 100 | 3 | 20 |
| 65 | 250 | 160 | 130 | 110 | 3 | 16 | 4-φ14 | 180 | 145 | 120 | 3 | 20 |
| 80 | 300 | 185 | 150 | 125 | 3 | 18 | 4-φ18 | 195 | 160 | 135 | 3 | 22 |
| 100 | 350 | 205 | 170 | 145 | 3 | 18 | 4-φ18 | 215 | 180 | 155 | 3 | 22 |
| 125 | 400 | 235 | 200 | 175 | 3 | 20 | 8-φ18 | 245 | 210 | 185 | 3 | 24 |
| 150 | 460 | 260 | 225 | 200 | 3 | 20 | 8-φ18 | 280 | 240 | 210 | 3 | 24 |
| 200 | 570 | 315 | 280 | 255 | 3 | 22 | 8-φ18 | 335 | 295 | 265 | 3 | 26 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
