衬胶英标隔膜阀
一、EG41J英标衬胶隔膜阀 产品概述
上海霜恒阀门有限公司专业生产的EG41J衬胶英标隔膜阀最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。主要应用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域。
二、EG41J英标衬胶隔膜阀 产品型号和图片
EG41J英标衬胶隔膜阀
一、EG41J英标衬胶隔膜阀 产品概述
|
上海霜恒阀门有限公司专业生产的EG41J衬胶英标隔膜阀最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。主要应用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域。 |
二、EG41J英标衬胶隔膜阀 产品型号和图片
|
|
|
EG41J英标衬胶隔膜阀
|
三、EG41J英标衬胶隔膜阀 主要参数
| 型号 |
公称压力 PN（MPa） |
试验压力PS（MPa） | 适用介质 | 工作温度（℃） | |
| 壳体试验 | 密封试验 | ||||
| EG41J-6 | 0．6 | 0．9 | 0．66 |
W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外） |
≤100 ≤85 ≤150 |
| EG41J-10 | 1．0 | 1．5 | 1．1 | ||
| EG41J-16 | 1．6 | 2．4 | 1．76 | ||
| G41J-6 | 0．6 | 0．9 | 0．66 | ||
| G41J-10 | 1．0 | 1．5 | 1．1 | ||
四、EG41J英标衬胶隔膜阀 外形尺寸图
|
|

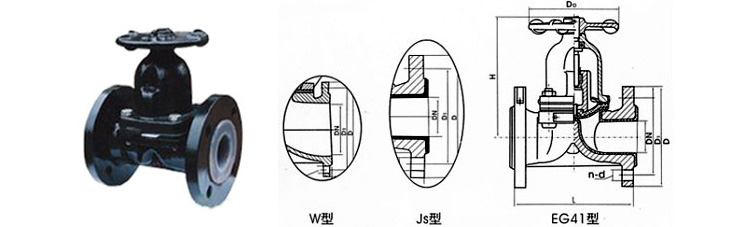

EG41J英标衬胶隔膜阀外形尺寸图
|
五、EG41J英标衬胶隔膜阀 外形连接尺寸
| 型号 |
公称通径 DN |
尺寸 | 质量（㎏） | |||||||
| J型 | W型 | f | D1 | D | D0 | n-d | H | |||
| EG41J-16 EG41W-16 EG41FS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-14 | 92 | 3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-14 | 96 | 4 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-18 | 131 | 6．5 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-18 | 142 | 7．5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-18 | 167 | 10．5 | |
| 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-18 | 203 | 17．5 | |
| 80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-18 | 216 | 25 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-18 | 270 | 36 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-18 | 319 | 47 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
| 250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
| 300 | 757 | 749 | 4 | 400 | 445 | 12-22 | ||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
