j41y锻钢截止阀
一、高压锻钢截止阀 产品概述
上海霜恒专业生产的J41Y法兰高温高压截止阀可作为二次阀门用于电站锅炉内水蒸汽检验装置,也可用于其他类似的高温高压管道,其公称压力是1.6MPa-32MPa,工作温度小于等于600度。适用介质是水、油品、蒸汽。需要注意的是本产品只能作为启闭件使用全开或全闭。不能作为节流阀调节流量。否则极易因高温高压水冲刷造成密封面的破坏,从而引起阀门过早破坏。J41Y法兰高温高压截止阀阀门中腔采用自紧式密封结构,密封性能好。支管两端为焊接结构。阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀盖填料函深度合理填料加缓蚀剂密封可
一、高压锻钢截止阀 产品概述
上海霜恒专业生产的J41Y法兰高温高压截止阀可作为二次阀门用于电站锅炉内水蒸汽检验装置,也可用于其他类似的高温高压管道,其公称压力是1.6MPa-32MPa,工作温度小于等于600度。适用介质是水、油品、蒸汽。需要注意的是本产品只能作为启闭件使用全开或全闭。不能作为节流阀调节流量。否则极易因高温高压水冲刷造成密封面的破坏,从而引起阀门过早破坏。J41Y法兰高温高压截止阀阀门中腔采用自紧式密封结构,密封性能好。支管两端为焊接结构。阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀盖填料函深度合理填料加缓蚀剂密封可靠。阀门具有倒密封结构保证阀门开启运行时不经阀杆外漏。广泛用于石油、化工、天然气、冶金、化纤、造纸、城建、等领域。 |
二、高压锻钢截止阀 产品型号和图片
![]() |
高压锻钢截止阀
|
三、高压锻钢截止阀 主要参数
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 垫片 | Corrugated SS+graphite | SS+PTFE | ||
3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
4 | 圆柱销 | A276 420 | A276 304 | ||
5 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
6 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
8 | 阀杆螺母 | A276 410 | |||
9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
10 | 铭牌 | SS | |||
11 | 手轮 | A197 | |||
12 | 填料压板 | A216 WCB | A351 CF8 | ||
13 | 填料 | Flexible Graphite | PTFE | ||
14 | 阀盖 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
15 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
16 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29℃~425℃ | -29℃~550℃ | -29℃~180℃ |

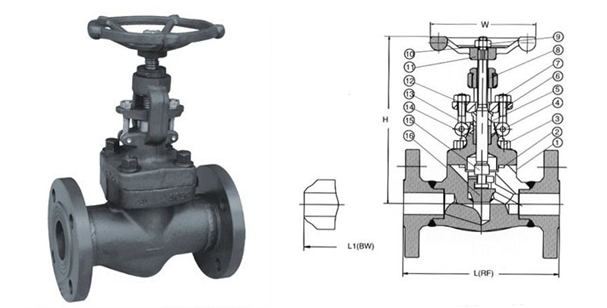

四、高压锻钢截止阀 外形尺寸图
![]() |
高压锻钢截止阀外形尺寸图
|
五、高压锻钢截止阀 外形连接尺寸
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L(RF) L1(BW) |
150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H(开) | 150Lb~300Lb | 166 | 171 | 207 | 240 | 258 | 330 | |
600Lb | 171 | 207 | 240 | 258 | 330 | 380 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150Lb | RF | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 |
BW | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 | ||
300Lb | RF | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 | |
BW | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 | ||
600Lb | RF | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 | |
BW | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
