锻钢内螺纹Y型过滤器
一、锻钢内螺纹Y型过滤器 产品概述
上海霜恒专业生产的GL11Y高压锻钢内螺纹过滤器，适用于高压管路的介质过滤，阀体材质有A105、SUS304、SUS316等，滤网304不锈钢或者316不锈钢，使用压力从150--2500Lb。
二、锻钢内螺纹Y型过滤器 产品型号和图片
锻钢内螺纹Y型过滤器
三、锻钢内螺纹Y型过滤器 主要参数
序号
一、锻钢内螺纹Y型过滤器 产品概述
|
上海霜恒专业生产的GL11Y高压锻钢内螺纹过滤器，适用于高压管路的介质过滤，阀体材质有A105、SUS304、SUS316等，滤网304不锈钢或者316不锈钢，使用压力从150--2500Lb。 |
二、锻钢内螺纹Y型过滤器 产品型号和图片
|
|
|
锻钢内螺纹Y型过滤器
|
三、锻钢内螺纹Y型过滤器 主要参数
| 序号 | 零件名称 | A105/F6a | A105/F6工HFS | LF2/304 | F11/F6aHF | F304(L)/304(L) | F316(L)/316(L) | F51/51 |
| 1 | 阀体 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 2 | 过滤网 | 304 | 304 | 304 | 304 | 304(L) | 316(L) | 316(L) |
| 3 | 铭牌 | AL | AL | AL | AL | AL | AL | AL |
| 4 | 铆钉 | H62 | H62 | H62 | H62 | H62 | H62 | H62 |
| 5 | 垫片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 6 | 阀盖 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 7 | 螺栓 | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8M |

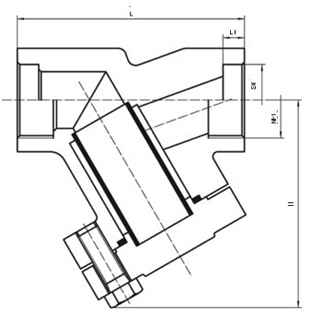

四、锻钢内螺纹Y型过滤器 外形尺寸图
|
|
锻钢内螺纹Y型过滤器外形尺寸图
|
五、锻钢内螺纹Y型过滤器 外形连接尺寸
CL800锻钢过滤器主要尺寸:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CL900~1500锻钢过滤器主要尺寸:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
