波纹管锻钢闸阀
一、波纹管锻钢闸阀 产品概述
上海霜恒专业生产的WJ61Y波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,特别适用于易燃、易爆、有毒及贵重介质的管路。
波纹管采用不锈钢或 Inconel 材料制造,波纹管密封结构设计合理,耐疲劳,使用寿命长。
波纹管闸阀适用于 Class150 ~ 900 、 PN1.0 ~ 16.0MPa ,工作温度 -29&nbs
一、波纹管锻钢闸阀 产品概述
上海霜恒专业生产的WJ61Y波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,特别适用于易燃、易爆、有毒及贵重介质的管路。 波纹管采用不锈钢或 Inconel 材料制造,波纹管密封结构设计合理,耐疲劳,使用寿命长。 波纹管闸阀适用于 Class150 ~ 900 、 PN1.0 ~ 16.0MPa ,工作温度 -29 ~ 425℃ (碳钢)、 -29 ~ 500℃ (不锈钢)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。 |
二、波纹管锻钢闸阀 产品型号和图片
![]() |
波纹管锻钢闸阀
|
三、波纹管锻钢闸阀 主要参数
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type A182 F22 | Type A182 F304L | Type A182 F316L | ||
1 | 阀体 | A105N | A182 F22 | A182 F304L | A182 F316L |
2 | 阀座 | A276 420 | A276 304 | A276 304L | A276 316L |
3 | 闸板 | A276 420 | A276 304 | A276 304L | A276 316L |
4 | 阀杆 | A182 F6a | A182 F304 | A182 F304L | A182 F316L |
5 | 波纹管 | 304 | 304L | 316L | |
6 | 阀盖 | A105N | A182 F22 | A182 F304L | A182 F316L |
7 | 填料 | 柔性石墨 | PTFE | ||
8 | 吊紧螺栓/螺母 | A193 B8/A 194 2H | A193 B8/A 194 4 | A193 B8/A194 8 | A193 B8/A194 8M |
9 | 填料压板 | A276 420 | A182 F304 | ||
10 | 填料压板 | A105N | A182 F304 | ||
11 | 阀杆螺母 | A276 420 | |||
12 | 手轮 | A197 A182 F304 | |||
13 | 加长套 | A105 | A182 F22 | A182 F304L | A182 F316L |
14 | 下拖板 | A182 F304 | A182 F304 | A182 F304L | A182 F316L |
15 | 上拖板 | A182 F304 | A182 F304 | A182 F304L | A182 F316L |
16 | 螺钉 | A276 420 | A182 F304 | ||
17 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 消酸、醋酸等 | ||
适用温度 | -29°C~425°C | -29°C~550°C | -29°C~200°C |
四、波纹管锻钢闸阀 外形尺寸图
![]() |

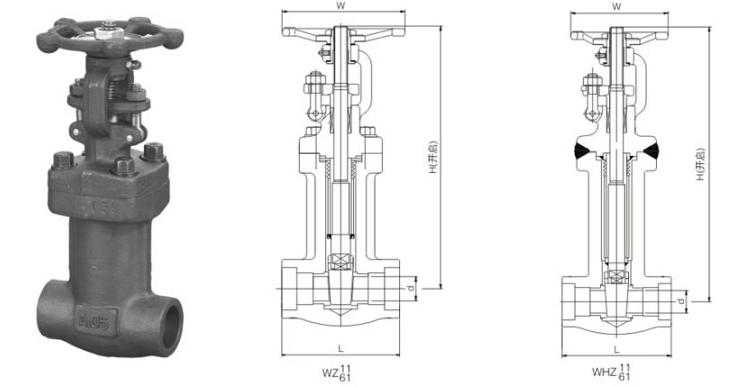

波纹管锻钢闸阀外形尺寸图
|
五、波纹管锻钢闸阀 外形连接尺寸
NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
全径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | ||
L1 | 79 | 79 | 92 | 111 | 120 | 120 | 140 | |
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | |
H(开) | 220 | 220 | 225 | 244 | 321 | 321 | 347 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | |
重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
