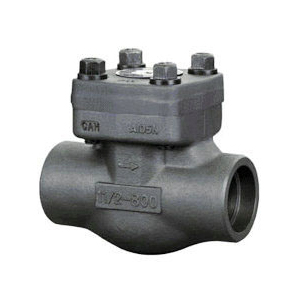

![h61y锻钢焊接止回阀](/products_image/386.jpg)
h61y锻钢焊接止回阀
一、焊接式锻钢止回阀 产品概述
上海霜恒专业生产的H61Y锻钢焊接止回阀,采用对焊连接,适用于高压场合,用来防止介质倒流,造成水锤,损坏管道和泵体。连接方式采用对焊连接,压力从150-2500Lb,材质有A105、SUS304、SUS316等等。
二、焊接式锻钢止回阀 产品型号和图片
焊接式锻钢止回阀
三、焊接式锻钢止回阀 主要参数
序号
一、焊接式锻钢止回阀 产品概述
上海霜恒专业生产的H61Y锻钢焊接止回阀,采用对焊连接,适用于高压场合,用来防止介质倒流,造成水锤,损坏管道和泵体。连接方式采用对焊连接,压力从150-2500Lb,材质有A105、SUS304、SUS316等等。 |
二、焊接式锻钢止回阀 产品型号和图片
![]() |
焊接式锻钢止回阀
|
三、焊接式锻钢止回阀 主要参数
序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
A105 | F22 | F304(L) | F316(L) | ||
1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276316(L) |
3 | 密封螺母 | 316夹柔性石墨 | 316夹PTFE | ||
4 | 密封圈 | A105 | A182F22 | A182F304(L) | A193 B8(M) |
5 | 固定螺母 | SS | |||
6 | 提升螺栓 | A193B7 | A193B16 | A193B8(M) | A193B8(M) |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | —29℃~425℃ | —29℃~550℃ | —29℃~200℃ |

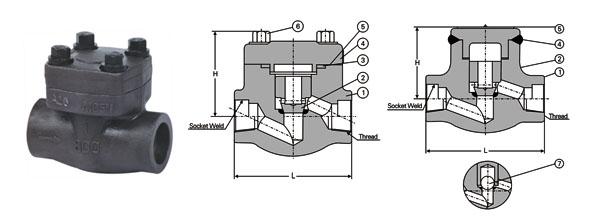

四、焊接式锻钢止回阀 外形尺寸图
![]() |
焊接式锻钢止回阀外形尺寸图
|
五、焊接式锻钢止回阀 外形连接尺寸
NPS | 缩径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
全径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 |
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
