电动偏心半球阀
一、电动偏心半球阀 产品概述
霜恒公司生产的电动偏心半球阀(凸轮挠曲调节阀)属于角行程阀，是由角行程电动执行器及和偏心半球阀组成，执行器采用一体化结构，电动执行机构内置伺服系统，输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，电动偏心半球阀具有良好的稳定性。其次，还有流量大，可调范围广等特点。
电动偏心半球阀(凸轮挠曲调节阀)广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
一、电动偏心半球阀 产品概述
|
霜恒公司生产的电动偏心半球阀(凸轮挠曲调节阀)属于角行程阀，是由角行程电动执行器及和偏心半球阀组成，执行器采用一体化结构，电动执行机构内置伺服系统，输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动偏心半球阀是一种由部分球阀板绕偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心，可减少磨损，延长使用寿命，阀芯后部设有一个导流翼，有利于流体稳定流动，电动偏心半球阀具有良好的稳定性。其次，还有流量大，可调范围广等特点。 |
 |
|

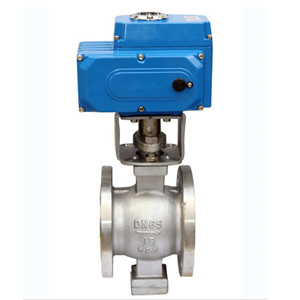

电动偏心半球阀
|
二、电动偏心半球阀 主要技术参数
1、阀体
| 阀体形式 | 偏心旋转阀 |
|---|---|
| 公称通径 | DN15～300mm |
| 公称压力 | PN1.6、2.5、4.0、6.4 MPa，(注：PN6.4MPa仅用于DN25～150的阀) |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 对夹式、法兰式 |
| 阀盖形式 | 整体式 (适用温度-45～+400℃) |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46) |
2、阀内件
| 阀芯形式 | 偏心旋转阀芯(带导流翼) |
|---|---|
| 流量特性 | 近似等百分比特性 |
| 阀芯材料 | 不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理 |
3、执行器
| 执行器型号 | CHR、3810R、DZW、HQ、PSQ |
|---|---|
| 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、电动偏心半球阀 主要性能规范
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
额定流 量系数 KV |
全腔型 | 14 | 25 | 30 | 55 | 100 | 135 | 230 | 320 | 500 | 850 | 1300 | 1750 |
| 60%腔型 | - | - | - | - | - | - | - | - | 300 | 510 | 780 | 1050 | |
| 40%腔型 | 6 | 10 | 12 | 20 | 40 | 54 | 92 | 128 | 200 | 340 | 520 | 700 | |
| 允许压差(MPa) | ≤ 公称压力 | ||||||||||||
| 动作范围 | 全开60° | ||||||||||||
| 泄露量Q | 软密封VI级、硬密封IV级，符合ANSI B16.104标准 | ||||||||||||
| 基本误差 | ±1% | ||||||||||||
| 回差 | ±1% | ||||||||||||
| 死区 | ≤1% | ||||||||||||
| 可调范围 | 全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1) | ||||||||||||
四、电动偏心半球阀 主要零件材料
| 阀体 | WCB、CF8、CF8M、CF3M |
|---|---|
| 下轴套 | 304、316 |
| 压圈 | 2Cr13、304、316、316L |
| 半球体 | WCB、CF8、CF8M、CF3M (硬化处理) |
| 阀座 | PTFE、PPL、不锈钢 |
| 阀杆 | 2Cr13、304、316、316L |
| 上轴套 | 304、316 |
| 填料 | V型聚四氟乙烯填料、石墨填料 |
| 填料压套 | 2Cr13、304、316、316L |
| 填料压盖 | WCB、CF8、CF8M、CF3M |
五、电动偏心半球阀 外形尺寸图
|
|
|

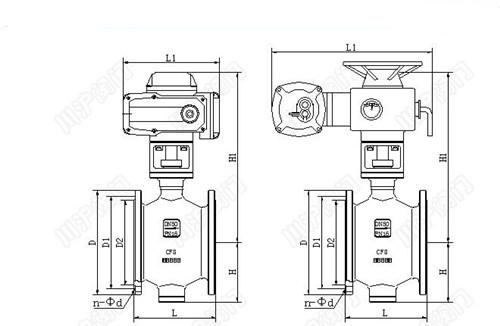

PQ940H电动偏心半球阀 外形尺寸图
|
|
六、电动偏心半球阀 外形连接尺寸
| 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 法兰式 | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
| 对夹式 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 | |
| H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 | |
| H1 | 配HR | 490 | 525 | 525 | 541 | 650 | 690 | 700 | 815 | 910 | 970 | 1090 | 1110 |
| A | 配HR | 225 | 225 | 225 | 225 | 225 | 225 | 335 | 335 | 335 | 335 | 335 | 335 |
| PN1.6MPa法兰连接尺寸 | |||||||||||||
| D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | |
| n-Φd | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | |
| PN2.5MPa法兰连接尺寸 | |||||||||||||
| D | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | |
| n-Φd | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
