电动高温球阀
一、电动高温球阀 产品概述
霜恒公司生产的电动高温球阀是由CHR或(HQ型)电动执行器及高温球阀组成，阀体采用新型密封材料为阀座,比同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。电动高温球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。
该电动高温球阀广泛用于石油、化工、橡胶、造纸、制药等行业，适用介质：水、蒸汽、导热油及酸类，电动高温球阀使用温度：≤450℃。
一、电动高温球阀 产品概述
|
霜恒公司生产的电动高温球阀是由CHR或(HQ型)电动执行器及高温球阀组成，阀体采用新型密封材料为阀座,比同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。电动高温球阀具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。 |
|
|

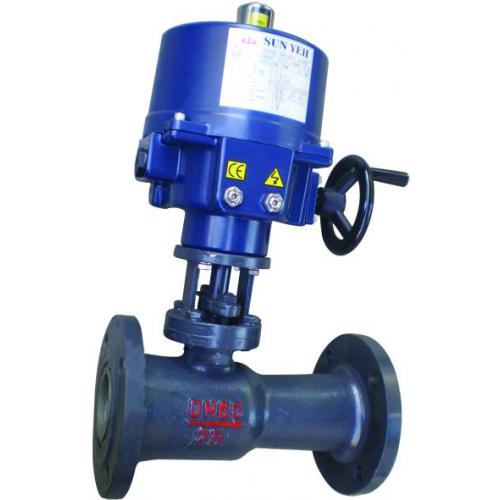

GQ941电动高温球阀
|
二、电动高温球阀 主要技术参数
1、阀体
| 阀体形式 | 直通铸造球阀 |
|---|---|
| 公称通径 | DN15～300mm |
| 公称压力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰式、螺纹式 |
| 阀盖形式 | 一体式 |
| 压盖型式 | 压盖压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、 |
2、阀内件
| 阀芯形式 | "O"型球型阀芯 |
|---|---|
| 流量特性 | 近似快开特性 |
| 阀芯材料 | 不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理 |
3、执行器
| 执行器型号 | CHR、HQ、381、DZW系列角行程执行机构 |
|---|---|
| 主要技术参数 | 电源：AC200/220V，50/60Hz、输出力矩：50N·M～2000N·M、动作范围：0～90°，0～360° |
| 动作时间：15秒/30秒/60秒、保护装置：过热保护、手动操作：同附带手柄操作、限位：电气、机械二重限位 | |
| 防护等级：相当于IP-65、隔爆标志：ExdⅡBT4、驱动电机：8W/E、进线接口：PE1/2〞进线线锁 |
三、电动高温球阀 主要性能规范
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 动作范围 | 0～90°、0～360° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||||
| 基本误差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死区 | ≤1%(可调) | |||||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||||
四、电动高温球阀主要零件材料
| 零件名称 | 零件材料 |
|---|---|
| 左阀体 | WCB、CF8、CF8M、CF3M |
| 右阀体 | WCB、CF8、CF8M、CF3M |
| 阀座 | PEFE、PPL、304、316 |
| 球体 | 2Cr13、304、316 |
| 阀杆 | 2Cr13、304、316 |
| 密封填料 | PTFE/柔性石墨 |
| 填料压盖 | WCB、CF8、CF8M、CF3M |
| 联轴器 | Q235A |
| 支架 | A3、25、35 |
| 执行器 | 配置执行器不同，材质也不相同 |
五、电动高温球阀 外形尺寸图
 |
|
|
|
GQ941H电动高温球阀 配CHQ
|
|
|
六、电动高温球阀 外形连接尺寸
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
| H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
| H1 | 根据所配执行机构而定 | |||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
| n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
| A、A1 | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 | |||||||||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
