电动高真空球阀

一、电动高真空球阀产品概述 GUQ电动高真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，电动高真空球阀广泛适用各类气体，液体等正、负压力管道系统。电动高真空球阀符合GMP标准。电动高真空球阀主要特点如下： 1、密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状； 2、开关扭矩小，配置电动执行器小，工作稳定、可靠； 3、结构紧凑，重量轻，外形简洁、美观； 4、电动真空球阀既能适用高真空，又能适用一定的正压力下使用；由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。

一、电动高真空球阀产品概述

GUQ电动高真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，电动高真空球阀广泛适用各类气体，液体等正、负压力管道系统。电动高真空球阀符合GMP标准。
电动高真空球阀主要特点如下：
1、密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
2、开关扭矩小，配置电动执行器小，工作稳定、可靠；
3、结构紧凑，重量轻，外形简洁、美观；
4、电动真空球阀既能适用高真空，又能适用一定的正压力下使用；由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。

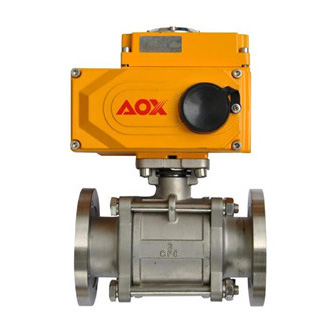

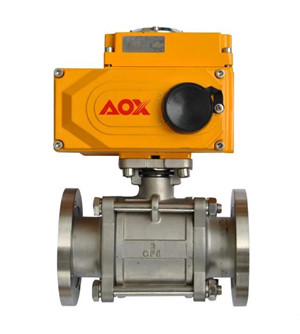

GUQ电动高真空球阀

二、电动高真空球阀主要性能

泄漏率	≤1.3×10-9Pa.M3/S
压力范围	1.3×10-7Pa～6×105pa
工作温度	-30℃～+232℃
工作电压	220V
工作介质	水、蒸气、酸、碱
安装位置	任意
使用寿命	≥20000次

三、电动高真空球阀执行器技术参数

电源电压	AC220/380V，50/60Hz
输出力矩	50N·M～2000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
