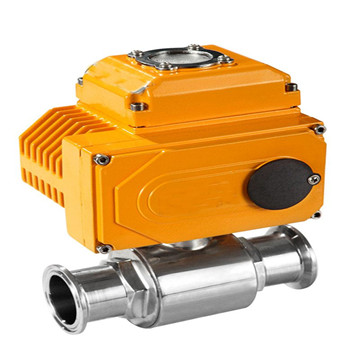

卫生级电动球阀
一、卫生级电动球阀 产品概述
本公司经营的霜恒牌卫生级电动球阀是由电动角行程执行器与卫生级球阀装配组成。亦称卡箍式电动球阀，皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。卫生级电动球阀阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。
卫生级电动球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
Q921F
一、卫生级电动球阀 产品概述
|
本公司经营的霜恒牌卫生级电动球阀是由电动角行程执行器与卫生级球阀装配组成。亦称卡箍式电动球阀，皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。卫生级电动球阀阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。 |
|
|

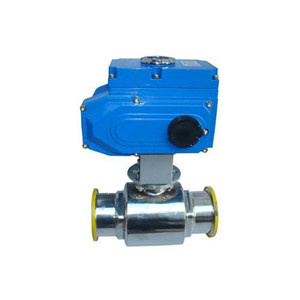

Q921F卫生级电动球阀
|
二、卫生级电动球阀 主要技术参数
1、阀体
| 阀体形式 | 二通式、三通式 |
|---|---|
| 公称通径 | DN15～102mm |
| 公称压力 | PN1.0 MPa |
| 连接形式 | 快装式(卡箍式)、焊接式、螺纹式 |
| 适用温度 | PTFE≤180℃ |
| 适用介质 | 啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
| 产品特点 | 安全卫生，密封好、使用寿命长 |
2、执行器
| 执行器型号 | CHR、3810R、HQ、PSQ电动执行机构 |
|---|---|
| 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、卫生级电动球阀 主要性能指标
| 公称通径 DN(mm) | φ15-102mm |
|---|---|
| 允许压差(MPa) | ≤公称压力 |
| 动作范围 | 0～90° |
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% |
| 基本误差 | ±1% |
| 回差 | ±1% |
| 死区 | ≤1% |
四、卫生级电动球阀 主要零件材料
| 阀体 | 304/316/316L不锈钢 |
|---|---|
| 阀轴 | 不锈钢 |
| 球体 | 304/316/316L不锈钢 |
| 阀座 | PTFE |
五、卫生级电动球阀 外形尺寸图
|
|
|
Q921F卫生级电动球阀 两通结构外形图
|
|
六、卫生级电动球阀 主要外形连接尺寸表
| 通径 | G | L1 | L | H | D |
|---|---|---|---|---|---|
| 15 | 34 | 132 | 100 | 115 | 12.7 |
| 20 | 50.5 | 132 | 100 | 115 | 17.2 |
| 25 | 50.5 | 155 | 120 | 147 | 25 |
| 32 | 50.5 | 155 | 130 | 150 | 31.8 |
| 38 | 50.5 | 155 | 150 | 152 | 35.6 |
| 51 | 64 | 155 | 200 | 172 | 48.6 |
| 63 | 77.5 | 208 | 210 | 192 | 60.3 |
| 76 | 91 | 208 | 220 | 197 | 72.9 |
| 89 | 106 | 256 | 260 | 224 | 88.9 |
| 102 | 119 | 256 | 320 | 232 | 101.6 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
