气动快速切断阀
一、气动快速切断球阀 产品概述
上海霜恒阀门有限公司生产的气动快速切断球阀采用O型球阀和AT气缸（可选用双作用气缸或者单作用弹簧复位气缸），配以220V（24V）电磁阀和阀位反馈，可以实现对需要迅速切断的工艺的理想控制，切断时间1-3秒钟，配上快速排气阀，还可以缩短开闭时间。对于高温介质，球阀可以采用PPL或者金属密封，对于化工厂等需要防爆的场合，可以配上防爆电磁阀和防爆阀位反馈，如果需要断气断信号能操作，可以配上手轮机构，。气动快速切断球阀，特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该气动切断球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
一、气动快速切断球阀 产品概述
|
上海霜恒阀门有限公司生产的气动快速切断球阀采用O型球阀和AT气缸（可选用双作用气缸或者单作用弹簧复位气缸），配以220V（24V）电磁阀和阀位反馈，可以实现对需要迅速切断的工艺的理想控制，切断时间1-3秒钟，配上快速排气阀，还可以缩短开闭时间。对于高温介质，球阀可以采用PPL或者金属密封，对于化工厂等需要防爆的场合，可以配上防爆电磁阀和防爆阀位反馈，如果需要断气断信号能操作，可以配上手轮机构，。气动快速切断球阀，特别适用于介质是粘稠、含颗粒、纤维性质的场合，目前该气动切断球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。 |
|
|

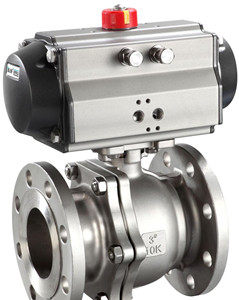

气动快速切断球阀
|
二、气动快速切断球阀 主要技术参数
| 公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流量系数Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 泄漏量 | 软密封：零泄漏；硬密封：≤额定流量的10-5 | |||||||||||||
| 阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(固定球体) | ||||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||||
| 密封填料 | 聚四氟乙烯(PTFE)、金属石墨缠绕垫片 | |||||||||||||
| 连接形式 | 法兰、焊接、螺纹 | |||||||||||||
| 流量特性 | 快开特性 | |||||||||||||
| 可调范围 | DN15-65 | DN80-300 | ||||||||||||
| 250:1 | 350:1 | |||||||||||||
| 适用温度 | 密封面 | |||||||||||||
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ | ||||||||||||||
| 配置执行机构 | 可配GT、AT、ST系列单双作用气动执行机构 | |||||||||||||
| 控制方式 | 开关两位控制 | |||||||||||||
三、气动快速切断球阀 执行器参数
| 公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流量系数Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 泄漏量 | 软密封：零泄漏；硬密封：≤额定流量的10-5 | |||||||||||||
| 阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(固定球体) | ||||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||||
| 密封填料 | 聚四氟乙烯(PTFE)、金属石墨缠绕垫片 | |||||||||||||
| 连接形式 | 法兰、焊接、螺纹 | |||||||||||||
| 流量特性 | 快开特性 | |||||||||||||
| 可调范围 | DN15-65 | DN80-300 | ||||||||||||
| 250:1 | 350:1 | |||||||||||||
| 适用温度 | 密封面 | |||||||||||||
| PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、 硬密封≤450℃ | ||||||||||||||
| 配置执行机构 | 可配GT、AT、ST系列单双作用气动执行机构 | |||||||||||||
| 控制方式 | 开关两位控制 | |||||||||||||
四、气动快速切断球阀 外形尺寸图
|
|
气动快速切断球阀
|
五、气动快速切断球阀 外形连接尺寸
| 公称通径DN(mm) | 主要尺寸 | 法兰尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN1.6MPa | PN2.5MPa | ||||||||||
| L | H | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
| 15 | 130 | 185 | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 191 | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 193 | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 212 | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 217 | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 260 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 293 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 323 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 382 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 468 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 510 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 655 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
| 250 | 630 | / | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
| 300 | 750 | / | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
